S5-GR3P(3-20)K, инвертор Solis
Трёхфазные

S5-GR3P(3-20)K

3–20 кВт · Три фазы · 12 моделей

Доступно в России: 3 модели

3K4K5K6K8K9K10K12K13K15K17K20K

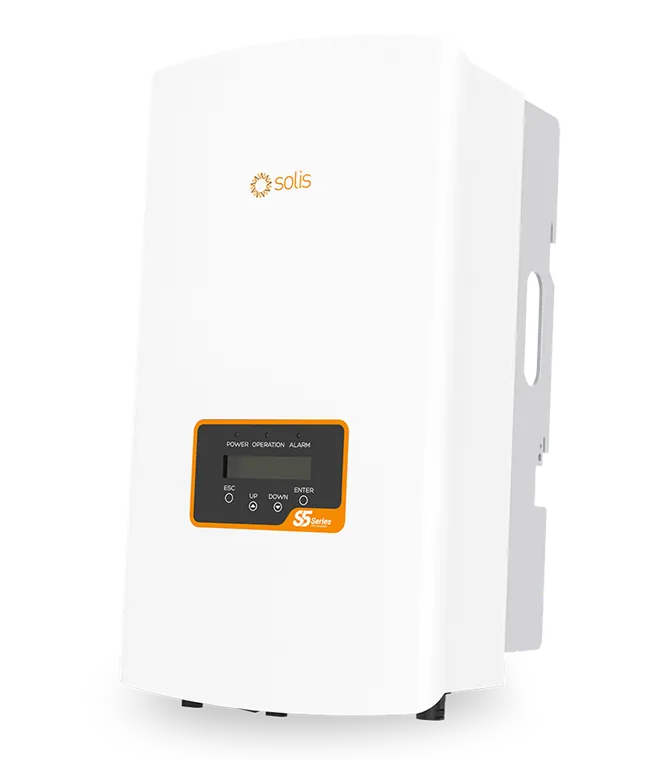

Трёхфазный сетевой инвертор для домашних станций, небольших промышленных и коммерческих объектов. Компактный корпус, высокий КПД, широкий выбор мощностей в серии. Два канала МРРТ дают гибкость при разной ориентации массивов.

Мощность3–20 кВт
ПодключениеТри фазы
Максимальный КПД98,3 %, 98,5 %, 98,6 %, 98,7 %
МРРТ / цепочки2 / 2, 2 / 4
Степень защитыIP66
Масса16,5 кг, 16,9 кг, 17,9 кг, 19,6 кг, 20,8 кг
Техническое описание PDF Задать вопрос

Источник данных: карточка модели на сайте производителя. Перед заказом уточняйте актуальную редакцию документа.

Модели серии, доступные в России

Поставка с октября 2026 года. У каждой модели своя страница с параметрами именно этого исполнения, а не усреднёнными по серии.

10K Solis S5-GR3P10K Параметры модели 10K серии S5-GR3P(3-20)K Открыть 15K Solis S5-GR3P15K Параметры модели 15K серии S5-GR3P(3-20)K Открыть 20K Solis S5-GR3P20K Параметры модели 20K серии S5-GR3P(3-20)K Открыть

Особенности серии

  • Максимальный КПД 98,7 %
  • Превышение мощности массива над номиналом инвертора свыше 150 %
  • Ограничение мощности, отдаваемой в сеть
  • Защита от дуговых замыканий AFCI: снижает риск возгорания
  • Круглосуточный контроль потребления нагрузки
  • Адаптация к слабой сети

Технические параметры

Данные приведены по техническому описанию производителя (S5-GR3P(3-20)K-Global-Flyer-V3,8.pdf). Значения даны по моделям серии; строки без разбивки одинаковы для всех моделей.

Параметр3K4K5K6K8K9K10K12K13K15K17K20K
Вход постоянного тока
Рекомендуемая мощность фотомодулей, не более4,5 кВт6 кВт7,5 кВт9 кВт12 кВт13,5 кВт15 кВт18 кВт19,5 кВт22,5 кВт25,5 кВт30 кВт
Максимальное входное напряжение1100 В
Номинальное напряжение600 В
Напряжение запуска180 В
Диапазон напряжений МРРТ160–1000 В
Максимальный входной ток16 А / 16 А, 32 А / 32 А
Максимальный ток короткого замыкания20 А / 20 А, 40 А / 40 А
Количество МРРТ / максимальное число цепочек2 / 2, 2 / 4
Выход переменного тока
Номинальная выходная мощность3 кВт4 кВт5 кВт6 кВт8 кВт9 кВт10 кВт12 кВт13 кВт15 кВт17 кВт20 кВт
Максимальная полная выходная мощность3,3 кВ·А4,4 кВ·А5,5 кВ·А6,6 кВ·А8,8 кВ·А9,9 кВ·А11 кВ·А13,2 кВ·А14,3 кВ·А16,5 кВ·А18,7 кВ·А22 кВ·А
Максимальная выходная мощность3,3 кВт4,4 кВт5,5 кВт6,6 кВт8,8 кВт9,9 кВт11 кВт13,2 кВт14,3 кВт16,5 кВт18,7 кВт22 кВт
Номинальное напряжение сети3/N/PE, 220 В / 380 В, 230 В / 400 В
Номинальная частота сети50 Гц / 60 Гц
Номинальный выходной ток в сеть4,6 А /, 4,3 А, 6,1 А /, 5,8 А, 7,6 А /, 7,2 А, 9,1 А /, 8,7 А, 12,2 А /, 11,5 А, 13,7 А /, 13,0 А, 15,2 А /, 14,4 А, 18,2 А /, 17,3 А, 19,8 А /, 18,8 А, 22,8 А /, 21,7 А, 25,8 А /, 24,6 А, 30,4 А /, 28,9 А
Максимальный выходной ток4,7 А6,4 А7,9 А9,5 А12,7 А14,3 А15,9 А19,1 А20,7 А23,8 А27 А31,8 А
Коэффициент мощности> 0,99 (0,8 leading - 0,8 lagging)
Коэффициент гармонических искажений тока< 2 %
Коэффициент полезного действия
Максимальный КПД98,3 %, 98,5 %, 98,6 %, 98,7 %
Европейский КПД97,7 %, 97,9 %, 98,0 %, 98,1 %
Защиты
Защита от переполюсовки постоянного токаДа
Защита от короткого замыканияДа
Защита выхода от сверхтокаДа
Защита от импульсных перенапряженийДа
Контроль параметров сетиДа
Защита от островного режимаДа
Тепловая защитаДа
Сканирование нескольких точек максимумаДа
Встроенная защита от дуговых замыканий AFCI 2.0Опция
Встроенный разъединитель постоянного токаДа
Общие данные
Габариты (Ш × В × Г)310 × 563 × 219 мм
Масса16,5 кг, 16,9 кг, 17,9 кг, 19,6 кг, 20,8 кг
ТопологияБестрансформаторная
Собственное потребление ночью< 1 Вт
Относительная влажность0–100 %
Степень защиты оболочкиIP66
Уровень шума, типовой< 30 дБ(A), < 60 дБ(A)

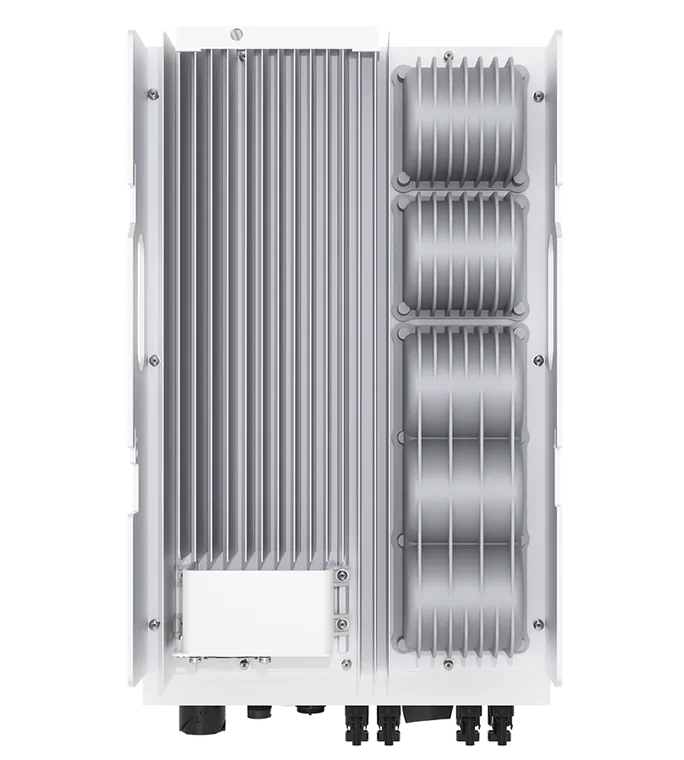

Способ охлажденияЕстественное охлаждение, Интеллектуальное охлаждение вентилятором
Максимальная высота над уровнем моря4000 м
Конструкция и интерфейсы
Подключение цепей постоянного токаMC4 connector
