S5-GC(15-23)K-LV

15–23 кВт · Три фазы · 3 модели

Исполнение для сети 3/PE, 220 В. К типовой российской сети 380/220 В напрямую не подключается, для России подберите модель с номиналом 220/380 В.

Модели серии: выберите мощность

15K 20K 23K

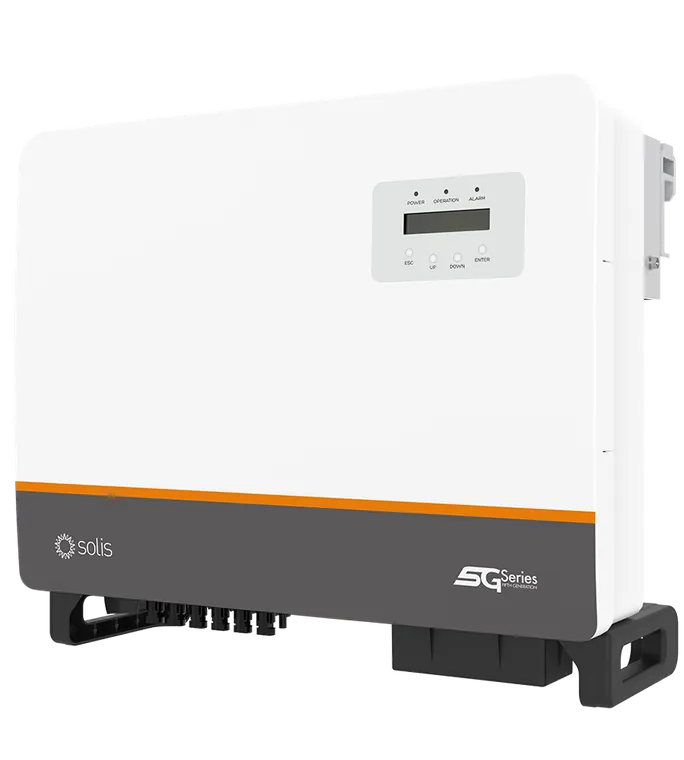

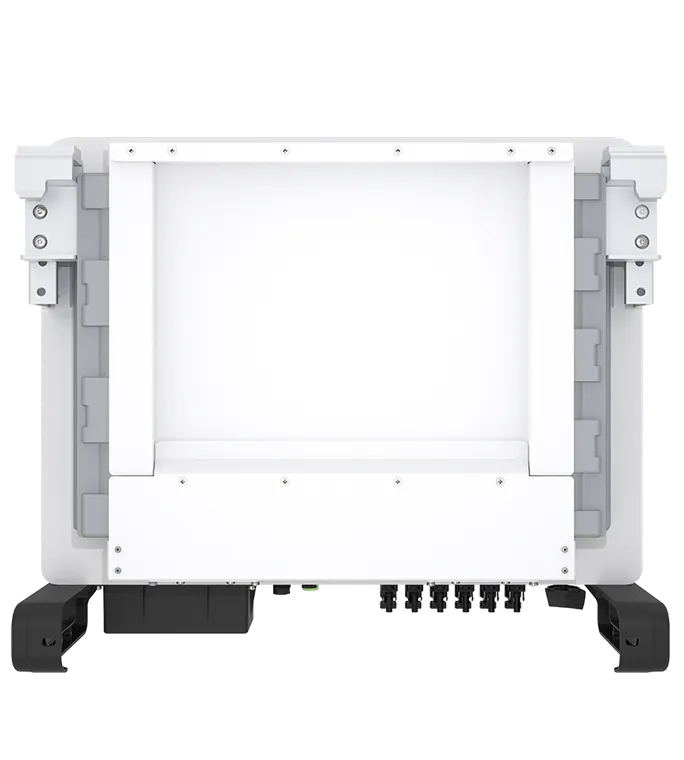

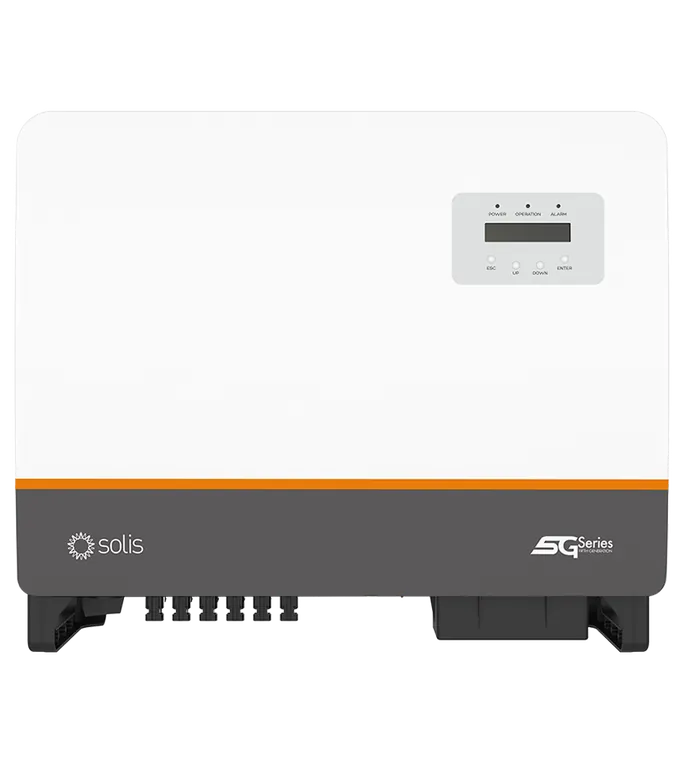

Трёхфазный сетевой инвертор мощностью 15–23 кВт для сетей пониженного напряжения. Применяется на домашних станциях, небольших промышленных и коммерческих объектах. Компактный корпус, высокий КПД, два канала МРРТ и несколько вариантов мощности в серии позволяют подобрать модель под массив.

Мощность15–23 кВт

ПодключениеТри фазы

Максимальный КПД97,8 %

МРРТ / цепочки3 / 6

Степень защитыIP66

Масса38,2 кг, 42,1 кг

Техническое описание PDF Коды ошибок Все документы

Ведущие возможности

Максимальный КПД 97,8 %
Три канала МРРТ: подходит для крыши со скатами разной ориентации
Защита от дуговых замыканий AFCI: снижает риск возгорания
Ночное восстановление от PID-эффекта (опция)
Контроль каждой цепочки и построение вольт-амперной характеристики
Круглосуточный контроль потребления нагрузки

Модели серии

Сетевой15 кВт3 фазы
без АКБ

Серия S5-GC(15-23)K-LV

S5-GC15K-LV

Сетевой инвертор, 15 кВт, 3 фазы

Срок поставки уточняйтене для сети 380/220 В

Подробнее сравнить

Сетевой20 кВт3 фазы
без АКБ

Серия S5-GC(15-23)K-LV

S5-GC20K-LV

Сетевой инвертор, 20 кВт, 3 фазы

Срок поставки уточняйтене для сети 380/220 В

Подробнее сравнить

Сетевой23 кВт3 фазы
без АКБ

Серия S5-GC(15-23)K-LV

S5-GC23K-LV

Сетевой инвертор, 23 кВт, 3 фазы

Срок поставки уточняйтене для сети 380/220 В

Подробнее сравнить

Параметры по моделям

Данные приведены по техническому описанию производителя (S5-GC(15-23)K-Global-Flyer-V3,8.pdf). Строки без разбивки одинаковы для всех моделей. Полная таблица по одной модели на её странице.

Параметр	15K	20K	23K
Вход постоянного тока
Рекомендуемая мощность фотомодулей, не более	22,5 кВт	30 кВт	34,5 кВт
Максимальное входное напряжение	1100 В
Номинальное напряжение	600 В
Напряжение запуска	180 В
Диапазон напряжений МРРТ	200–1000 В
Максимальный входной ток	32 А / 32 А / 32 А
Максимальный ток короткого замыкания	40 А / 40 А / 40 А
Количество МРРТ / максимальное число цепочек	3 / 6
Выход переменного тока
Номинальная выходная мощность	15 кВт	20 кВт	23 кВт
Максимальная полная выходная мощность	16,5 кВ·А	22 кВ·А	25 кВ·А
Максимальная выходная мощность	16,5 кВт	22 кВт	25 кВт
Номинальное напряжение сети	3/PE, 220 В
Номинальная частота сети	50 Гц / 60 Гц
Номинальный выходной ток в сеть	39,4 А	52,5 А	60,4 А
Максимальный выходной ток	43,3 А	57,7 А	65 А
Коэффициент мощности	> 0,99 (0,8 leading - 0,8 lagging)
Коэффициент гармонических искажений тока	< 3 %
Коэффициент полезного действия
Максимальный КПД	97,8 %
Европейский КПД	97,3 %
Защиты
Защита от переполюсовки постоянного тока	Да
Защита от короткого замыкания	Да
Защита выхода от сверхтока	Да
Контроль параметров сети	Да
Защита от островного режима	Да
Тепловая защита	Да
Контроль цепочек фотомодулей	Да
Построение вольт-амперной характеристики	Да
Сканирование нескольких точек максимума	Да
Встроенная защита от дуговых замыканий AFCI 2.0	Опция
Встроенное восстановление от PID-эффекта	Опция
Встроенный разъединитель постоянного тока	Да
Общие данные
Габариты (Ш × В × Г)	647 × 629 × 252 мм
Масса	38,2 кг	38,2 кг	42,1 кг
Топология	Бестрансформаторная
Собственное потребление ночью	< 1 Вт
Относительная влажность	0–100 %
Степень защиты оболочки	IP66
Уровень шума, типовой	≤ 60 дБ(A)
Способ охлаждения	Интеллектуальное охлаждение вентилятором
Максимальная высота над уровнем моря	4000 м
Конструкция и интерфейсы
Подключение цепей постоянного тока	MC4 connector
