Промышленные

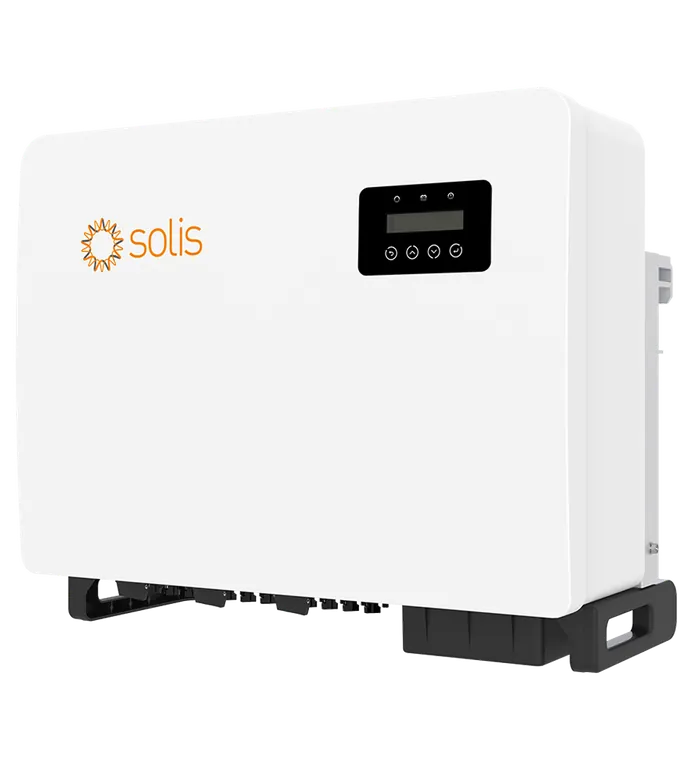

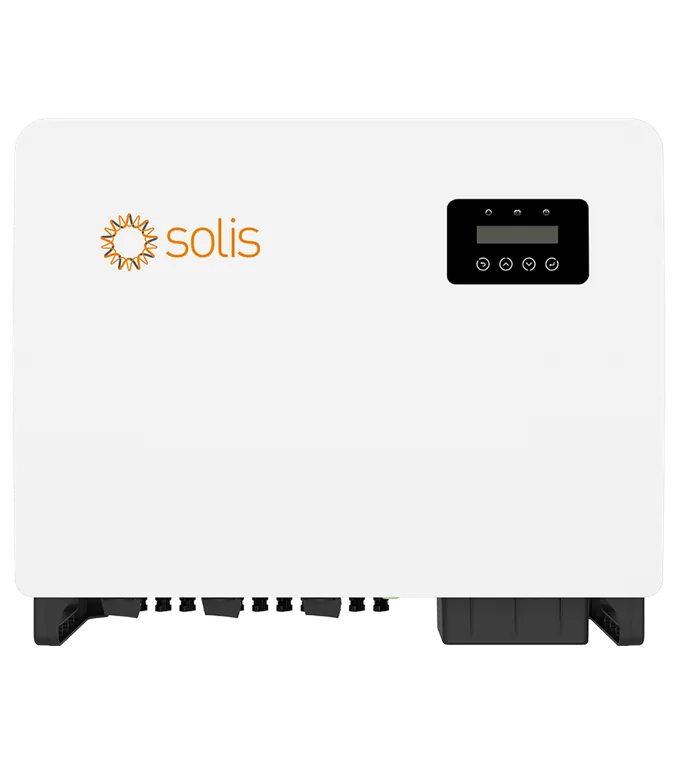

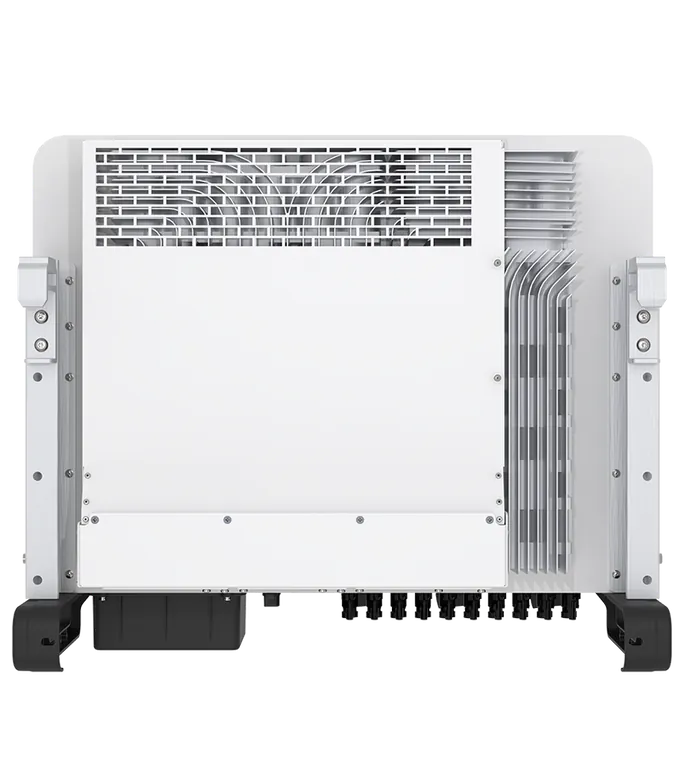

S5-GC(25-36)K-LV
25–36 кВт · Три фазы · 3 модели
Исполнение для сети 3/(N)/PE, 220 В. К типовой российской сети 380/220 В напрямую не подключается, для России подберите модель с номиналом 220/380 В.
Модели серии: выберите мощность
Трёхфазный сетевой инвертор для сетей пониженного напряжения. Четыре канала МРРТ обеспечивают гибкость компоновки массива и высокую выработку. Низкий уровень шума позволяет размещать оборудование рядом с рабочими и жилыми помещениями.
Мощность25–36 кВт
ПодключениеТри фазы
Максимальный КПД98,4 %
МРРТ / цепочки4 / 8
Степень защитыIP66
Масса53,7 кг
Ведущие возможности
- Максимальный КПД 98,4 %
- Ток цепочки до 16 А
- Ночная выдача реактивной мощности
- Ограничение мощности, отдаваемой в сеть
- Интеллектуальное охлаждение вентилятором
- Поддержка Y-разветвителей на стороне постоянного тока
- Защита от дуговых замыканий AFCI: снижает риск возгорания
- Восемь входов для цепочек: превышение мощности массива свыше 150 %
- Контроль каждой цепочки и построение вольт-амперной характеристики
- Комплектующие известных мировых производителей: выше ресурс
- Четыре канала МРРТ: массивы с разной ориентацией в одной системе
- Ночное восстановление от PID-эффекта повышает выработку системы (опция)
- Регистрация в SolisCloud по коду, удалённое обновление и управление
- Связь по GPRS и Wi-Fi: меньше проводов и дешевле монтаж
Модели серии
Сетевой25 кВт3 фазыбез АКБ
Сетевой30 кВт3 фазыбез АКБ
Серия S5-GC(25-36)K-LV
S5-GC30K-LV
Сетевой инвертор, 30 кВт, 3 фазы
Срок поставки уточняйтене для сети 380/220 В
Подробнее
Сетевой36 кВт3 фазыбез АКБ
Серия S5-GC(25-36)K-LV
S5-GC36K-LV
Сетевой инвертор, 36 кВт, 3 фазы
Срок поставки уточняйтене для сети 380/220 В
Подробнее
Параметры по моделям
Данные приведены по техническому описанию производителя (S5-GC(25-36)K-Global-Flyer-V3,8.pdf). Строки без разбивки одинаковы для всех моделей. Полная таблица по одной модели на её странице.
| Параметр | 25K | 30K | 36K |
|---|---|---|---|
| Вход постоянного тока | |||
| Максимальное входное напряжение | 1100 В | ||
| Номинальное напряжение | 360 В | ||
| Напряжение запуска | 195 В | ||
| Диапазон напряжений МРРТ | 180–1000 В | ||
| Максимальный входной ток | 4 × 32 А | ||
| Максимальный ток короткого замыкания | 4 × 40 А | ||
| Количество МРРТ / максимальное число цепочек | 4 / 8 | ||
| Выход переменного тока | |||
| Номинальная выходная мощность | 25 кВт | 30 кВт | 36 кВт |
| Максимальная полная выходная мощность | 27,5 кВ·А | 33 кВ·А | 36 кВ·А |
| Максимальная выходная мощность | 27,5 кВт | 33 кВт | 36 кВт |
| Номинальное напряжение сети | 3/(N)/PE, 220 В | ||
| Номинальная частота сети | 50 Гц / 60 Гц | ||
| Номинальный выходной ток в сеть | 65,6 А | 78,7 А | 94,5 А |
| Максимальный выходной ток | 72,2 А | 86,6 А | 94,5 А |
| Коэффициент мощности | > 0,99 (0,8 leading - 0,8 lagging) | ||
| Коэффициент гармонических искажений тока | < 3 % | ||
| Коэффициент полезного действия | |||
| Максимальный КПД | 98,4 % | ||
| Европейский КПД | 98,0 % | ||
| Защиты | |||
| Защита от переполюсовки постоянного тока | Да | ||
| Защита от короткого замыкания | Да | ||
| Защита выхода от сверхтока | Да | ||
| Контроль параметров сети | Да | ||
| Защита от островного режима | Да | ||
| Тепловая защита | Да | ||
| Контроль цепочек фотомодулей | Да | ||
| Построение вольт-амперной характеристики | Да | ||
| Сканирование нескольких точек максимума | Да | ||
| Встроенная защита от дуговых замыканий AFCI 2.0 | Опция | ||
| Встроенный разъединитель постоянного тока | Да | ||
| Общие данные | |||
| Габариты (Ш × В × Г) | 691 × 578 × 338 мм | ||
| Масса | 53,7 кг | ||
| Топология | Бестрансформаторная | ||
| Собственное потребление ночью | < 1 Вт | ||
| Относительная влажность | 0–100 % | ||
| Степень защиты оболочки | IP66 | ||
| Уровень шума, типовой | < 55 дБ(A) | ||
| Способ охлаждения | Интеллектуальное охлаждение вентилятором | ||
| Максимальная высота над уровнем моря | 4000 м | ||
| Конструкция и интерфейсы | |||
| Подключение цепей постоянного тока | MC4 connector | ||
