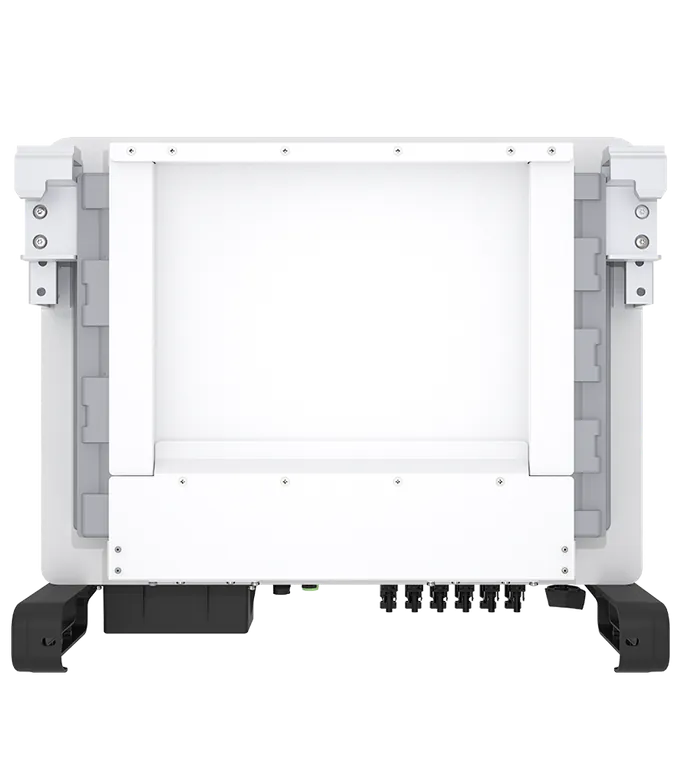

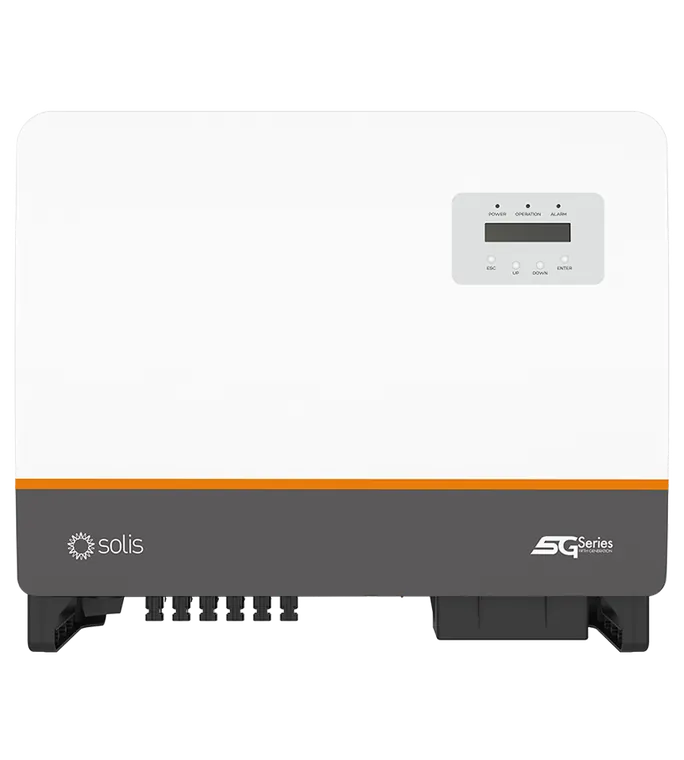

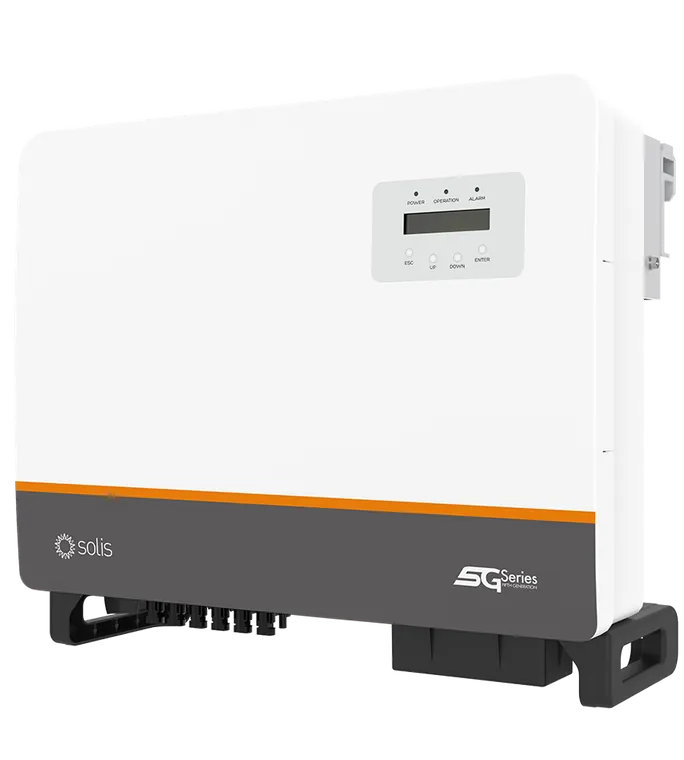

S5-GC(25-50)K
25–50 кВт · Три фазы · 7 моделей
Модели серии: выберите мощность
Трёхфазный сетевой инвертор мощностью 25–50 кВт. Четыре канала МРРТ дают гибкость при компоновке массива и повышают выработку. Низкий уровень шума при работе позволяет размещать оборудование рядом с рабочими и жилыми помещениями.
Мощность25–50 кВт
ПодключениеТри фазы
Максимальный КПД98,5 %, 98,6 %, 98,7 %, 98,8 %
МРРТ / цепочки3 / 6, 4 / 8
Степень защитыIP66
Масса38,2 кг, 42,1 кг
Ведущие возможности
- Максимальный КПД 98,8 %
- Три или четыре канала МРРТ: подходит для крыши со скатами разной ориентации
- Защита от дуговых замыканий AFCI: снижает риск возгорания
- Ночное восстановление от PID-эффекта (опция)
- Контроль каждой цепочки и построение вольт-амперной характеристики
- Круглосуточный контроль потребления нагрузки
Модели серии
Сетевой25 кВт3 фазыбез АКБ
Сетевой30 кВт3 фазыбез АКБ
Сетевой33 кВт3 фазыбез АКБ
Сетевой36 кВт3 фазыбез АКБ
Сетевой40 кВт3 фазыбез АКБ
Сетевой40 кВт3 фазыбез АКБ
Сетевой50 кВт3 фазыбез АКБ
Параметры по моделям
Данные приведены по техническому описанию производителя (S5-GC(25-50)K-Global-Flyer-V3,8.pdf). Строки без разбивки одинаковы для всех моделей. Полная таблица по одной модели на её странице.
| Параметр | 25K | 30K | 33K | 36K | 40K | 40K-HV | 50K-HV |
|---|---|---|---|---|---|---|---|
| Вход постоянного тока | |||||||
| Рекомендуемая мощность фотомодулей, не более | 37,5 кВт | 45 кВт | 49,5 кВт | 54 кВт | 60 кВт | 60 кВт | 75 кВт |
| Максимальное входное напряжение | 1100 В | ||||||
| Номинальное напряжение | 600 В | ||||||
| Напряжение запуска | 180 В | ||||||
| Диапазон напряжений МРРТ | 200–1000 В | ||||||
| Максимальный входной ток | 32 А / 32 А / 32 А | 32 А / 32 А / 32 А | 32 А / 32 А / 32 А | 4 × 32 А | 4 × 32 А | 4 × 32 А | 4 × 32 А |
| Максимальный ток короткого замыкания | 40 А / 40 А / 40 А | 40 А / 40 А / 40 А | 40 А / 40 А / 40 А | 4 × 40 А | 4 × 40 А | 4 × 40 А | 4 × 40 А |
| Количество МРРТ / максимальное число цепочек | 3 / 6 | 3 / 6 | 3 / 6 | 4 / 8 | 4 / 8 | 4 / 8 | 4 / 8 |
| Выход переменного тока | |||||||
| Номинальная выходная мощность | 25 кВт | 30 кВт | 33 кВт | 36 кВт | 40 кВт | 40 кВт | 50 кВт |
| Максимальная полная выходная мощность | 27,5 кВ·А | 33 кВ·А | 36,3 кВ·А | 39,6 кВ·А | 44 кВ·А | 44 кВ·А | 55 кВ·А |
| Максимальная выходная мощность | 27,5 кВт | 33 кВт | 36,3 кВт | 39,6 кВт | 44 кВт | 44 кВт | 55 кВт |
| Номинальное напряжение сети | 3/N/PE, 220 В / 380 В, 230 В / 400 В | 3/N/PE, 220 В / 380 В, 230 В / 400 В | 3/N/PE, 220 В / 380 В, 230 В / 400 В | 3/N/PE, 220 В / 380 В, 230 В / 400 В | 3/N/PE, 220 В / 380 В, 230 В / 400 В | 3/PE, 480 В | 3/PE, 480 В |
| Номинальная частота сети | 50 Гц / 60 Гц | ||||||
| Номинальный выходной ток в сеть | 38,0 А / 36,1 А | 45,6 А / 43,3 А | 50,1 А / 47,6 А | 54,7 А / 52,0 А | 60,8 А / 57,7 А | 48,1 А | 60,1 А |
| Максимальный выходной ток | 41,8 А | 50,2 А | 55,1 А | 60,2 А | 66,9 А | 53,0 А | 66,2 А |
| Коэффициент мощности | > 0,99 (0,8 leading - 0,8 lagging) | ||||||
| Коэффициент гармонических искажений тока | < 3 % | ||||||
| Коэффициент полезного действия | |||||||
| Максимальный КПД | 98,5 % | 98,5 % | 98,6 % | 98,7 % | 98,7 % | 98,8 % | 98,8 % |
| Европейский КПД | 98,1 % | 98,1 % | 98,2 % | 98,3 % | 98,3 % | 98,4 % | 98,4 % |
| Защиты | |||||||
| Защита от переполюсовки постоянного тока | Да | ||||||
| Защита от короткого замыкания | Да | ||||||
| Защита выхода от сверхтока | Да | ||||||
| Контроль параметров сети | Да | ||||||
| Защита от островного режима | Да | ||||||
| Тепловая защита | Да | ||||||
| Контроль цепочек фотомодулей | Да | ||||||
| Построение вольт-амперной характеристики | Да | ||||||
| Сканирование нескольких точек максимума | Да | ||||||
| Встроенная защита от дуговых замыканий AFCI 2.0 | Опция | ||||||
| Встроенное восстановление от PID-эффекта | Опция | ||||||
| Встроенный разъединитель постоянного тока | Да | ||||||
| Общие данные | |||||||
| Габариты (Ш × В × Г) | 647 × 629 × 252 мм | ||||||
| Масса | 38,2 кг | 38,2 кг | 38,2 кг | 42,1 кг | 42,1 кг | 42,1 кг | 42,1 кг |
| Топология | Бестрансформаторная | ||||||
| Собственное потребление ночью | < 1 Вт | ||||||
| Относительная влажность | 0–100 % | ||||||
| Степень защиты оболочки | IP66 | ||||||
| Уровень шума, типовой | ≤ 60 дБ(A) | ||||||
| Способ охлаждения | Интеллектуальное охлаждение вентилятором | ||||||
| Максимальная высота над уровнем моря | 4000 м | ||||||
| Конструкция и интерфейсы | |||||||
| Подключение цепей постоянного тока | MC4 connector | ||||||
Документы серии
Файлы отдаются с сервера производителя, поэтому всегда соответствуют текущей редакции. Источник данных: карточка серии на сайте производителя.
PDF
Техническое описание
S5-GC(25-50)K-Global-Flyer-V3,8.pdf
Скачать
PDF
Руководство по эксплуатации
Solis_Manual_S5-GC(25-50)K_EUR_V1,3(20240619).pdf
Скачать
PDF
Сертификат
CE_Solis-(15-23)K-LV-5G_Solis-(25-50)K-5G_S5-GC(25-50)K_S5-GC(15-23)K-LV_S5-GC(25-50)K-AU.pdf
Скачать
PDF
Сертификат
Solis_certificate_IEC_62920_IEC_61000-3-2_IEC_61000-3-3_IEC_61000-3-11_IEC_61000-3-12_S5-GC(25-40)K_CE(EMC)_V01.pdf
Скачать
PDF
Сертификат
Solis_certificate_IEC_61000-3-11_IEC_61000-3-12_(25-50)K-5G_(15-23)K-LV-5G_S5-GC(25-50)K_S5-GC(15-23)K-LV_flicker_harmonic_V02.pdf
Скачать
PDF
Сертификат
Solis_certificate_IEC62109-1(2)_EN62109-1(-2)_S5-GC(25-50)K_S5-GC(15-23)K-LV_S5-GC(25-50)K-AU_safety(TUV_Mark)_V01.pdf
Скачать
PDF
Сертификат
Solis_certificate_IEC_62109-1(2)_EN_62109-1(-2)_S5-GC(25-50)K_S5-GC(15-23)K-LV_S5-GC(25-50)K-AU_safety(TUV_Mark)_V02.pdf
Скачать
PDF
Сертификат
Solis_certificate_IEC_62109-1(2)_EN_62109-1(-2)_S5-GC(25-50)K_S5-GC(15-23)K-LV_S5-GC(25-50)K-AU_safety_V02.pdf
Скачать
PDF
Сертификат
Solis_certificate_IEC_EN_61000-1(2,3,4)_EN_55011_CISPR_11_(25-50)K-5G_(15-23)K-LV-5G_S5-GC(25-50)K(-AU)_S5-GC(15-23)K-LV_EMC_V01(English).pdf
Скачать
PDF
Сертификат
Solis_certificate_EN50549-2_(25-50)K-5G_S5-GC(25-50)K_Europe_V01.pdf
Скачать
PDF
Сертификат
Sollis_certificate_DEWA_(25-40)K-5G_S5-GC(25-40)K_Dubai_V01.pdf
Скачать
PDF
Сертификат
Solis_certificate_EN50549-1_(25-50)K-5G_S5-GC(25-50)K_Europe_V01.pdf
Скачать
