Трёхфазные

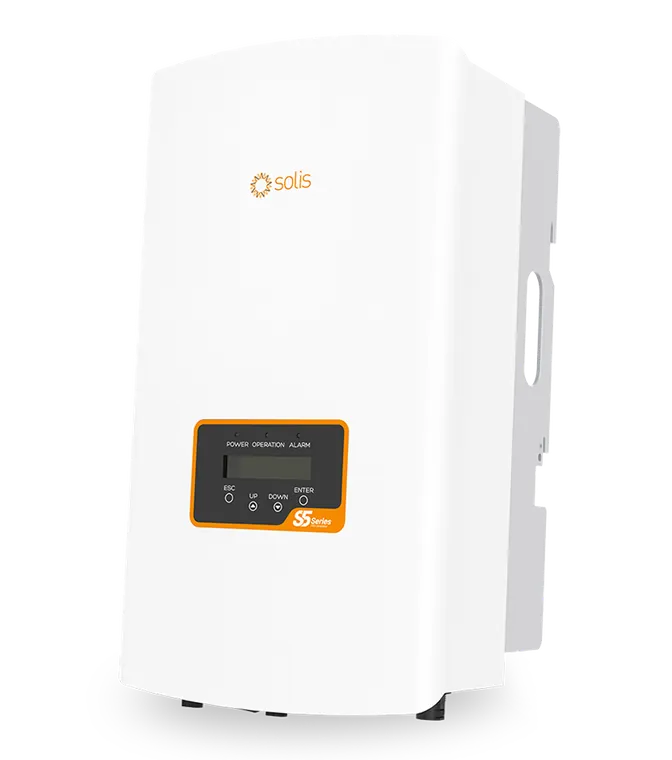

S5-GR3P(5-10)K-LV
5–10 кВт · Три фазы · 3 модели
Исполнение для сети 3/(N)/PE, 208 В / 220 В / 240 В. К типовой российской сети 380/220 В напрямую не подключается, для России подберите модель с номиналом 220/380 В.
Модели серии: выберите мощность
Трёхфазный сетевой инвертор для сетей пониженного напряжения: домашние станции, небольшие промышленные и коммерческие объекты. Компактный корпус, высокий КПД, несколько вариантов мощности, два канала МРРТ.
Мощность5–10 кВт
ПодключениеТри фазы
Максимальный КПД98,0 %
МРРТ / цепочки2 / 2, 2 / 4
Степень защитыIP66
Масса17,6 кг, 21,1 кг
Ведущие возможности
- Максимальный КПД 98,0 %
- Превышение мощности массива над номиналом инвертора свыше 150 %
- Ограничение мощности, отдаваемой в сеть
- Защита от дуговых замыканий AFCI: снижает риск возгорания
- Круглосуточный контроль потребления нагрузки
- Адаптация к слабой сети
Модели серии
Сетевой5 кВт3 фазыбез АКБ
Сетевой6 кВт3 фазыбез АКБ
Серия S5-GR3P(5-10)K-LV
S5-GR3P6K-LV
Сетевой инвертор, 6 кВт, 3 фазы
Срок поставки уточняйтене для сети 380/220 В
Подробнее
Сетевой10 кВт3 фазыбез АКБ
Серия S5-GR3P(5-10)K-LV
S5-GR3P10K-LV
Сетевой инвертор, 10 кВт, 3 фазы
Срок поставки уточняйтене для сети 380/220 В
Подробнее
Параметры по моделям
Данные приведены по техническому описанию производителя (S5-GR3P(5-10)K-Global-Flyer-V3,8.pdf). Строки без разбивки одинаковы для всех моделей. Полная таблица по одной модели на её странице.
| Параметр | 5K | 6K | 10K |
|---|---|---|---|
| Вход постоянного тока | |||
| Рекомендуемая мощность фотомодулей, не более | 7,5 кВт | 9 кВт | 15 кВт |
| Максимальное входное напряжение | 1100 В | ||
| Номинальное напряжение | 330 В | ||
| Напряжение запуска | 180 В | ||
| Диапазон напряжений МРРТ | 160–500 В | ||
| Максимальный входной ток | 16 А / 16 А | 16 А / 16 А | 32 А / 32 А |
| Максимальный ток короткого замыкания | 20 А / 20 А | 20 А / 20 А | 40 А / 40 А |
| Количество МРРТ / максимальное число цепочек | 2 / 2, 2 / 4 | ||
| Выход переменного тока | |||
| Номинальная выходная мощность | 5 кВт | 6 кВт | 10 кВт |
| Максимальная полная выходная мощность | 5,5 кВ·А | 6,6 кВ·А | 11 кВ·А |
| Максимальная выходная мощность | 5,5 кВт | 6,6 кВт | 11 кВт |
| Номинальное напряжение сети | 3/(N)/PE, 208 В / 220 В / 240 В | ||
| Номинальная частота сети | 50 Гц / 60 Гц | ||
| Номинальный выходной ток в сеть | 13,1 А | 15,7 А | 26,2 А |
| Максимальный выходной ток | 14,4 А | 16,7 А | 28,8 А |
| Коэффициент мощности | > 0,99 (0,8 leading - 0,8 lagging) | ||
| Коэффициент гармонических искажений тока | < 2 % | ||
| Коэффициент полезного действия | |||
| Максимальный КПД | 98,0 % | ||
| Европейский КПД | 97,5 % | ||
| Защиты | |||
| Защита от переполюсовки постоянного тока | Да | ||
| Защита от короткого замыкания | Да | ||
| Защита выхода от сверхтока | Да | ||
| Защита от импульсных перенапряжений | Да | ||
| Контроль параметров сети | Да | ||
| Защита от островного режима | Да | ||
| Тепловая защита | Да | ||
| Сканирование нескольких точек максимума | Да | ||
| Встроенная защита от дуговых замыканий AFCI 2.0 | Опция | ||
| Встроенный разъединитель постоянного тока | Да | ||
| Общие данные | |||
| Габариты (Ш × В × Г) | 310 × 563 × 219 мм | ||
| Масса | 17,6 кг | 17,6 кг | 21,1 кг |
| Топология | Бестрансформаторная | ||
| Собственное потребление ночью | < 1 Вт | ||
| Относительная влажность | 0–100 % | ||
| Степень защиты оболочки | IP66 | ||
| Уровень шума, типовой | < 30 дБ(A) | < 30 дБ(A) | < 60 дБ(A) |

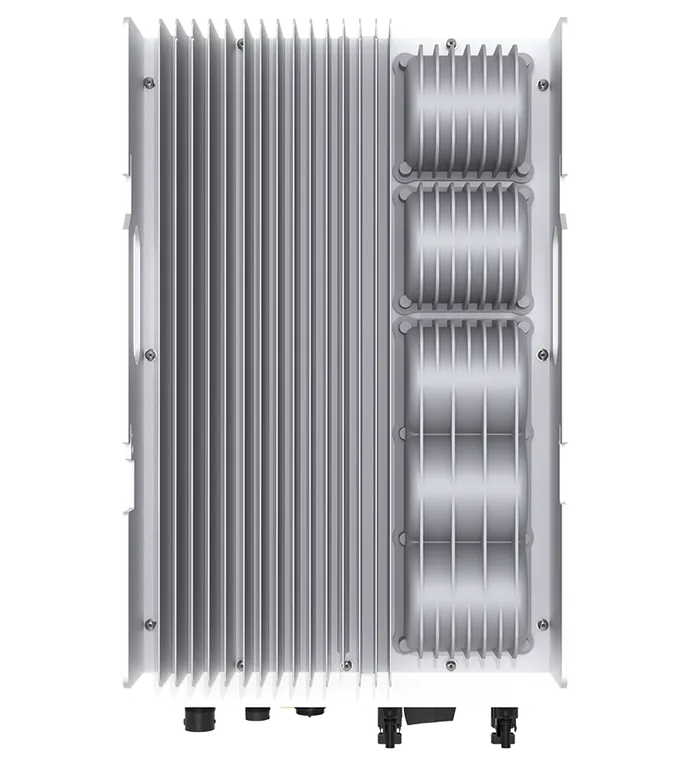

| Способ охлаждения | Естественное охлаждение | Естественное охлаждение | Интеллектуальное охлаждение вентилятором |
| Максимальная высота над уровнем моря | 4000 м | ||
| Конструкция и интерфейсы | |||
| Подключение цепей постоянного тока | MC4 connector | ||
