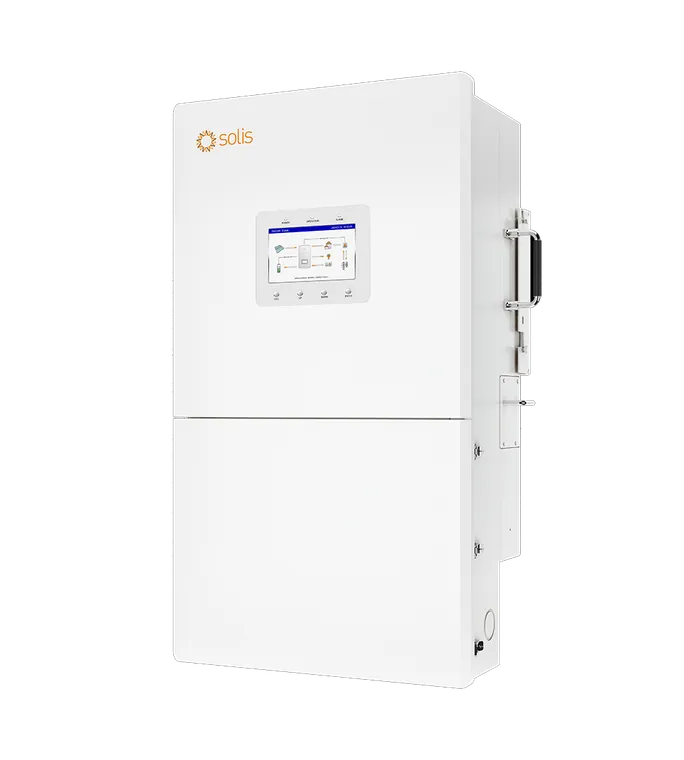

Гибридный9,6 кВтсплит-фазаАКБ 40–60 В
S6-EH2P9.6K03-SV-YD-L-US
Фотомодули до 15,36 кВт

Сплит-фазные
9,6–16 кВт · Сплит-фаза · 6 моделей
Сплит-фазное исполнение 120/240 В для рынка Северной Америки. К типовой российской сети 380/220 В напрямую не подключается, для России подберите модель с номиналом 220/380 В.
Модели серии: выберите мощность
Гибридный инвертор Solis S6 под батарею 48 В для рынка Северной Америки. Мощность от 9,6 до 16 кВт, резервирование всего дома, автоматический переход на резерв при отключении сети. К универсальным портам подключаются действующая солнечная станция, отключаемая нагрузка или генератор. Транзит до 200 А, совместимость с батареями разных типов и производителей.
Гибридный9,6 кВтсплит-фазаФотомодули до 15,36 кВт
Гибридный10 кВтсплит-фазаФотомодули до 16 кВт
Гибридный11,4 кВтсплит-фазаФотомодули до 18,24 кВт
Гибридный12 кВтсплит-фазаФотомодули до 19,2 кВт
Гибридный14 кВтсплит-фазаФотомодули до 22,4 кВт
Гибридный16 кВтсплит-фазаФотомодули до 25,6 кВт
Днём фотомодули питают дом и заряжают батарею. Излишек уходит в сеть, если отдача разрешена в настройках инвертора.
Вечером дом питается от батареи. Сеть подключается, когда заряд опускается до заданного резерва.
При отключении сети инвертор отделяется от неё и питает резервные линии от фотомодулей и батареи. Переход занимает < 10 мс.
Данные приведены по техническому описанию производителя (S6-EH2P(9,6-18)K-Global-Flyer-V3,9.pdf). Строки без разбивки одинаковы для всех моделей. Полная таблица по каждой модели есть на её странице.
| Параметр | 9.6K | 10K | 11.4K | 12K | 14K | 16K |
|---|---|---|---|---|---|---|
| Вход постоянного тока (сторона фотомодулей) | ||||||
| Рекомендуемая мощность фотомодулей, не более | 15,36 кВт | 16 кВт | 18,24 кВт | 19,2 кВт | 22,4 кВт | 25,6 кВт |
| Максимальное входное напряжение | 550 В | |||||
| Номинальное напряжение | 380 В | |||||
| Напряжение запуска | 100 В | |||||
| Диапазон напряжений MPPT | 100–450 В | |||||
| Максимальный входной ток | 40 А / 40 А / 40 А | |||||
| Максимальный входной ток | 40 А / 40 А / 40 А | |||||
| Максимальный ток на один вход постоянного тока | 20 А | |||||
| Максимальный ток короткого замыкания | 50 А / 50 А / 50 А | |||||
| Количество MPPT / максимальное число цепочек | 3 / 6 | |||||
| Аккумуляторная батарея | ||||||
| Тип аккумуляторной батареи | Литиевая / свинцово-кислотная | |||||
| Диапазон напряжений батареи | 40–60 В | |||||
| Максимальный ток заряда и разряда | 200 А | 208 А | 237,5 А | 250 А | 290 А | 290 А |
| Выключатель цепи батареи | Да | |||||
| Выход переменного тока (сторона сети) | ||||||
| Номинальная выходная мощность | 9,6 кВт | 10 кВт | 11,4 кВт | 12 кВт | 14 кВт | 16 кВт |
| Максимальная полная выходная мощность | 9,6 кВ·А | 10 кВ·А | 11,4 кВ·А | 12 кВ·А | 14 кВ·А | 16 кВ·А |
| Номинальное напряжение сети | 220 В / 240 В | |||||
| Номинальная частота сети | 50 Гц / 60 Гц | |||||
| Номинальный выходной ток в сеть | 43,6 А / 40 А | 45,5 А / 41,7 А | 51,8 А / 47,5 А | 54,5 А / 50 А | 63,6 А / 58,3 А | 72,7 А / 66,7 А |
| Коэффициент мощности | >0,99 (0,8 leading - 0,8 lagging) | |||||
| Пусковой ток двигательной нагрузки | 120 А | 125,1 А | 142,5 А | 150 А | 174,9 А | 200,1 А |
| Коэффициент гармонических искажений тока | < 3 % | |||||
| Вход переменного тока (сторона сети) | ||||||
| Максимальная входная мощность | 48 кВт | |||||
| Диапазон входного напряжения | 193,6–242 В / 211–264 В | |||||
| Максимальный входной ток | 200 А | |||||
| Резервный выход переменного тока | ||||||
| Номинальная выходная мощность | 9,6 кВт | 10 кВт | 11,4 кВт | 12 кВт | 14 кВт | 16 кВт |
| Максимальная полная выходная мощность | 3 times of rated power, 1 с; 2 time of rated power, 10 с | |||||
| Время перехода на резервное питание | < 10 мс | |||||
| Номинальное выходное напряжение (L1-L2) | 220 В / 240 В | |||||
| Номинальная частота | 50 Гц / 60 Гц | |||||
| Номинальный выходной ток | 43,6 А / 40 А | 45,5 А / 41,7 А | 51,8 А / 47,5 А | 54,5 А / 50 А | 63,6 А / 58,3 А | 72,7 А / 66,7 А |
| Защита выхода от сверхтока, 10 с | 87,2 А / 80 А | 91 А / 83,4 А | 103,6 А / 95 А | 109 А / 100 А | 127,2 А / 116,6 А | 145,4 А / 133,4 А |
| Максимальный транзитный ток сети | 200 А | |||||
| Допустимый перекос фаз | 50 % | |||||
| Коэффициент гармонических искажений напряжения (линейная нагрузка) | < 3 % | |||||
| Вход переменного тока (сторона генератора) | ||||||
| Максимальная входная мощность | 24 кВт | |||||
| Номинальное выходное напряжение (L1-L2) | 220 В / 240 В | |||||
| Максимальный входной ток | 100 А | |||||
| Номинальная входная частота | 50 Гц / 60 Гц | |||||
| Коэффициент полезного действия | ||||||
| Максимальный КПД | 96,02 % | |||||
| КПД по методике CEC | 95,45 % | |||||
| КПД заряда батареи от фотомодулей и от сети, не более | 96,21 %/94,16 % | |||||
| КПД разряда батареи | 94,22 % | |||||
| Защиты | ||||||
| Защита от импульсных перенапряжений | Да | |||||
| Защита выхода от сверхтока | Да | |||||
| Контроль сопротивления изоляции | Да | |||||
| Контроль тока утечки | Да | |||||
| Встроенный разъединитель цепи фотомодулей | Да | |||||
| Встроенная защита от дуговых замыканий AFCI 2.0 | Да | |||||
| Защита от островного режима | Да | |||||
| Общие данные | ||||||
| Габариты (Ш × В × Г) | 534 × 930 × 297 мм | |||||
| Масса | 65,8 кг | |||||
| Топология инвертора | Без гальванической развязки (фотомодули), с развязкой (батарея) | |||||
| Собственное потребление | < 35 Вт | |||||
| Диапазон относительной влажности | 0–100 % | |||||
| Уровень шума, типовой | <65 дБ(A) | |||||
| Способ охлаждения | Intelligent redundant fan-cooling | |||||
| Максимальная высота над уровнем моря | 4000 м | |||||
| Конструкция и интерфейсы | ||||||
| Индикация и управление | 7,0" LCD display & Bluetooth + APP | |||||
| Коммерческий учёт | Опция | |||||
Файлы отдаются с сервера производителя, поэтому всегда соответствуют текущей редакции. Источник данных: карточка серии на сайте производителя.
