Гибридный3 кВт3 фазыАКБ 120–600 В

Трёхфазные, высоковольтная батарея
3–10 кВт · Три фазы · 10 моделей
Модели серии: выберите мощность

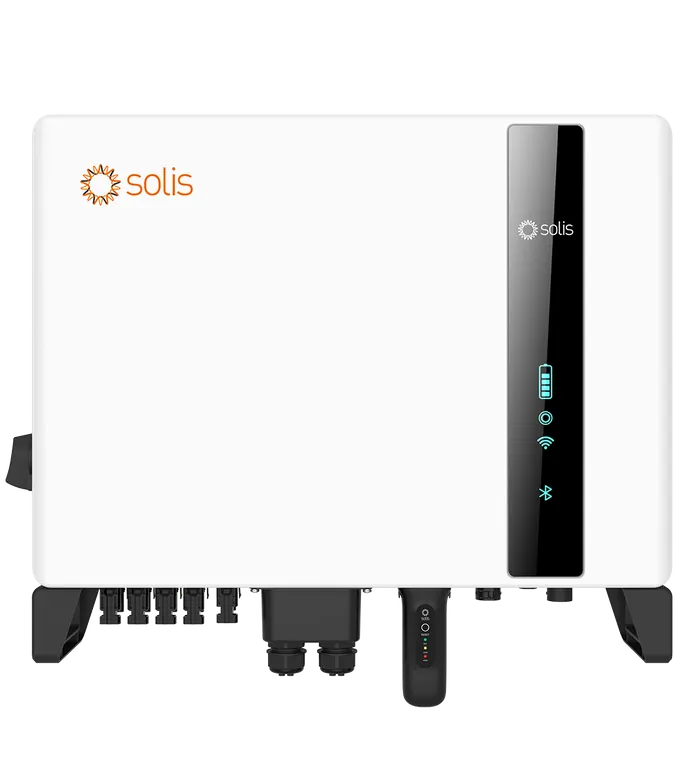

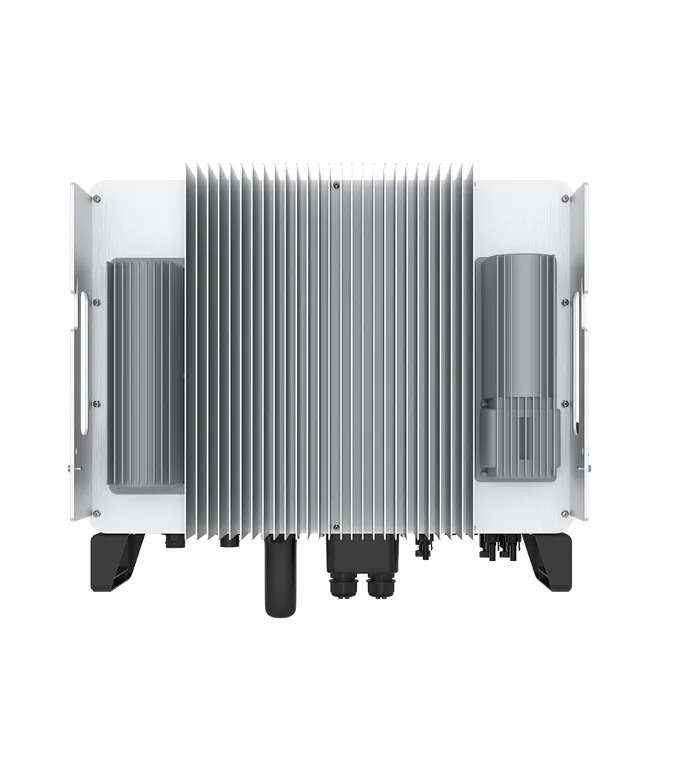

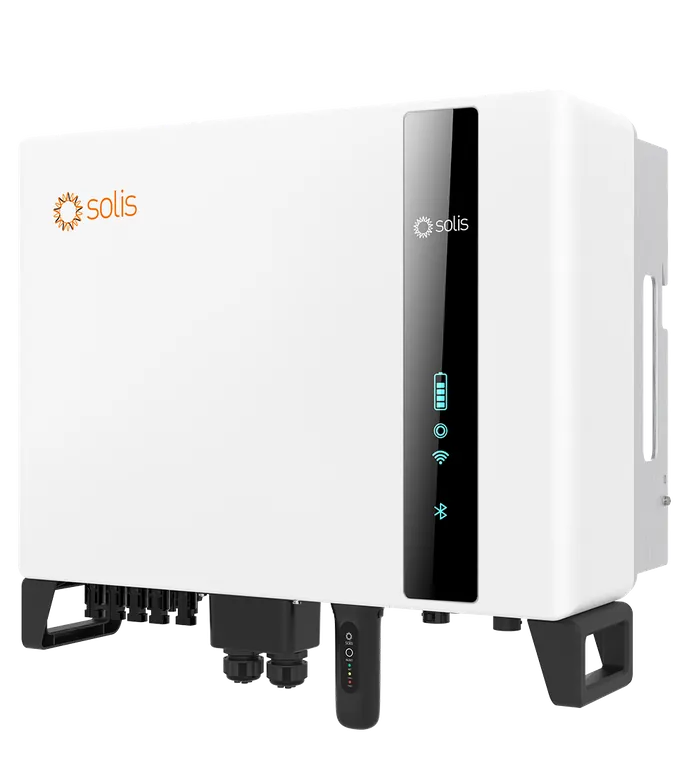

Гибридный инвертор серии S6 для работы с фотомодулями и высоковольтной батареей. Днём он питает дом от солнца и заряжает батарею, ночью отдаёт запасённую энергию. Так дом меньше покупает электроэнергии из сети и получает резерв на случай отключений.
Гибридный3 кВт3 фазы
Гибридный4 кВт3 фазы
Гибридный5 кВт3 фазы
Гибридный5 кВт3 фазы
Гибридный6 кВт3 фазы
Гибридный6 кВт3 фазы
Гибридный8 кВт3 фазы
Гибридный8 кВт3 фазы
Гибридный10 кВт3 фазы
Гибридный10 кВт3 фазыДнём фотомодули питают дом и заряжают батарею. Излишек уходит в сеть, если отдача разрешена в настройках инвертора.
Вечером дом питается от батареи. Сеть подключается, когда заряд опускается до заданного резерва.
При отключении сети инвертор отделяется от неё и питает резервные линии от фотомодулей и батареи. Переход занимает < 10 мс.
Данные приведены по техническому описанию производителя (S6-EH3P(3-10)K-ND-Global-Flyer-V3,8.pdf). Строки без разбивки одинаковы для всех моделей. Полная таблица по каждой модели есть на её странице.
| Параметр | 5K2 | 6K2 | 8K2 | 10K2 | 3K-EU | 4K-EU | 5K-EU | 6K-EU | 8K-EU | 10K-EU |
|---|---|---|---|---|---|---|---|---|---|---|
| Вход постоянного тока (сторона фотомодулей) | ||||||||||
| Рекомендуемая мощность массива фотомодулей, не более | 10 кВт | 12 кВт | 16 кВт | 20 кВт | 6 кВт | 8 кВт | 10 кВт | 12 кВт | 16 кВт | 20 кВт |
| Полезная мощность фотомодулей, не более | 8 кВт | 9,6 кВт | 12,8 кВт | 16 кВт | 4,8 кВт | 6,4 кВт | 8 кВт | 9,6 кВт | 12,8 кВт | 16 кВт |
| Максимальное входное напряжение | 1000 В | |||||||||
| Номинальное напряжение | 600 В | |||||||||
| Напряжение запуска | 160 В | |||||||||
| Диапазон напряжений MPPT | 200–850 В | |||||||||
| Максимальный входной ток | 16 А / 16 А | 16 А / 16 А | 16 А / 16 А | 16 А / 16 А | 16 А / 16 А | 16 А / 16 А | 16 А / 16 А / 16 А | 16 А / 16 А / 16 А | 4 × 16 А | 4 × 16 А |
| Максимальный ток короткого замыкания | 24 А / 24 А | 24 А / 24 А | 24 А / 24 А | 24 А / 24 А | 24 А / 24 А | 24 А / 24 А | 24 А / 24 А / 24 А | 24 А / 24 А / 24 А | 4 × 24 А | 4 × 24 А |
| Количество MPPT / максимальное число цепочек | 2 / 2 | 2 / 2 | 2 / 2 | 2 / 2 | 2 / 2 | 2 / 2 | 3 / 3 | 3 / 3 | 4 / 4 | 4 / 4 |
| Аккумуляторная батарея | ||||||||||
| Тип аккумуляторной батареи | Литиевая | |||||||||
| Диапазон напряжений батареи | 120–600 В ① | |||||||||
| Максимальная мощность заряда и разряда | 5 кВт | 6 кВт | 8 кВт | 10 кВт | 3 кВт | 4 кВт | 5 кВт | 6 кВт | 8 кВт | 10 кВт |
| Максимальный ток заряда и разряда | 25 А | 25 А | 50 А | 50 А | 25 А | 25 А | 25 А | 25 А | 50 А | 50 А |
| Выход переменного тока (сторона сети) | ||||||||||
| Номинальная выходная мощность | 5 кВт | 6 кВт | 8 кВт | 10 кВт | 3 кВт | 4 кВт | 5 кВт | 6 кВт | 8 кВт | 10 кВт |
| Максимальная полная выходная мощность | 5 кВ·А | 6 кВ·А | 8 кВ·А | 10 кВ·А | 3 кВ·А | 4 кВ·А | 5 кВ·А | 6 кВ·А | 8 кВ·А | 10 кВ·А |
| Номинальное напряжение сети | 3/N/PE, 380 В / 400 В | |||||||||
| Номинальная частота сети | 50 Гц / 60 Гц | |||||||||
| Номинальный выходной ток в сеть | 7,6 А /, 7,2 А, 9,1 А /, 8,7 А, 12,2 А /, 11,5 А, 15,2 А /, 14,4 А, 4,6 А /, 4,3 А, 6,1 А /, 5,8 А | |||||||||
| Максимальный выходной ток | 7,6 А /, 7,2 А, 9,1 А /, 8,7 А, 12,2 А /, 11,5 А, 15,2 А /, 14,4 А, 4,6 А /, 4,3 А, 6,1 А /, 5,8 А | |||||||||
| Коэффициент мощности | > 0,99 (0,8 leading - 0,8 lagging) | |||||||||
| Коэффициент гармонических искажений тока | < 3 % | |||||||||
| Вход переменного тока (сторона сети) | ||||||||||
| Диапазон входного напряжения | 304–437 В / 320–460 В | |||||||||
| Максимальный входной ток | 11,4 А /, 10,9 А, 13,6 А /, 13,0 А, 18,2 А /, 17,4 А, 22,7 А /, 21,7 А, 6,8 А /, 6,5 А, 9,1 А /, 8,7 А | |||||||||
| Номинальная частота сети | 50 Гц / 60 Гц | |||||||||
| Диапазон частот | 45–55 Гц / 55–65 Гц | |||||||||
| Резервный выход переменного тока | ||||||||||
| Номинальная выходная мощность | 5 кВт | 6 кВт | 8 кВт | 10 кВт | 3 кВт | 4 кВт | 5 кВт | 6 кВт | 8 кВт | 10 кВт |
| Максимальная полная выходная мощность | 1,6 times of rated power, 60 с | |||||||||
| Время перехода на резервное питание | < 10 мс | |||||||||
| Номинальное выходное напряжение | 3/N/PE, 380 В / 400 В | |||||||||
| Номинальная частота | 50 Гц / 60 Гц | |||||||||
| Номинальный выходной ток | 7,6 А /, 7,2 А, 9,1 А /, 8,7 А, 12,2 А /, 11,5 А, 15,2 А /, 14,4 А, 4,6 А /, 4,3 А, 6,1 А /, 5,8 А | |||||||||
| Коэффициент гармонических искажений напряжения (линейная нагрузка) | < 2 % | |||||||||
| Коэффициент полезного действия | ||||||||||
| Максимальный КПД | 96,50 % | 97,00 % | 97,50 % | 97,90 % | 95,50 % | 96,00 % | 96,50 % | 97,00 % | 97,50 % | 97,90 % |
| Европейский КПД | 96,77 % | 97,10 % | 97,41 % | 97,51 % | 95,51 % | 96,03 % | 96,77 % | 97,10 % | 97,41 % | 97,51 % |
| КПД заряда батареи от фотомодулей, не более | 98,37 % | 98,45 % | 98,22 % | 98,31 % | 95,96 % | 96,57 % | 98,37 % | 98,45 % | 98,22 % | 98,31 % |
| КПД заряда и разряда батареи в сеть, не более | 97,32 % | 97,34 % | 97,50 % | 97,50 % | 97,04 % | 97,29 % | 97,32 % | 97,34 % | 97,50 % | 97,50 % |
| Защиты | ||||||||||
| Защита от островного режима | Да | |||||||||
| Защита выхода от сверхтока | Да | |||||||||
| Защита от короткого замыкания | Да | |||||||||
| Защита от импульсных перенапряжений | / | |||||||||
| Встроенная защита от дуговых замыканий AFCI 2.0 | Опция | |||||||||
| Встроенный разъединитель постоянного тока | Да | |||||||||
| Защита от переполюсовки постоянного тока | Да | |||||||||
| Защита фотомодулей от перенапряжения | Да | |||||||||
| Защита от переполюсовки батареи | Да | |||||||||
| Общие данные | ||||||||||
| Допустимый перекос фаз (сеть и резерв) | 100 % | |||||||||
| Максимальная мощность на фазу (сеть и резерв) | 50 % rated power | |||||||||
| Габариты (Ш × В × Г) | 600 × 500 × 210 мм | 600 × 500 × 210 мм | 600 × 500 × 230 мм | 600 × 500 × 230 мм | 600 × 500 × 210 мм | 600 × 500 × 210 мм | 600 × 500 × 210 мм | 600 × 500 × 210 мм | 600 × 500 × 230 мм | 600 × 500 × 230 мм |
| Масса | 27,6 кг | 27,6 кг | 30,2 кг | 30,2 кг | 26,4 кг | 26,4 кг | 27,6 кг | 27,6 кг | 30,2 кг | 30,2 кг |
| Топология | Бестрансформаторная | |||||||||
| Собственное потребление ночью | < 25 Вт | |||||||||
| Относительная влажность | 0–100 % | |||||||||
| Степень защиты оболочки | IP66 | |||||||||
| Уровень шума, типовой | < 46,9 дБ(A) | |||||||||
| Способ охлаждения | Естественное охлаждение | |||||||||
| Максимальная высота над уровнем моря | 4000 м | |||||||||
| Конструкция и интерфейсы | ||||||||||
| Подключение фотомодулей | MC4 connector | |||||||||
Файлы отдаются с сервера производителя, поэтому всегда соответствуют текущей редакции. Источник данных: карточка серии на сайте производителя.
