S6-GC(50-75)K-LV

50–75 кВт · Три фазы · 3 модели

Исполнение для сети 3/(N)/PE, 220 В / 230 В. К типовой российской сети 380/220 В напрямую не подключается, для России подберите модель с номиналом 220/380 В.

Модели серии: выберите мощность

50K 60K 75K

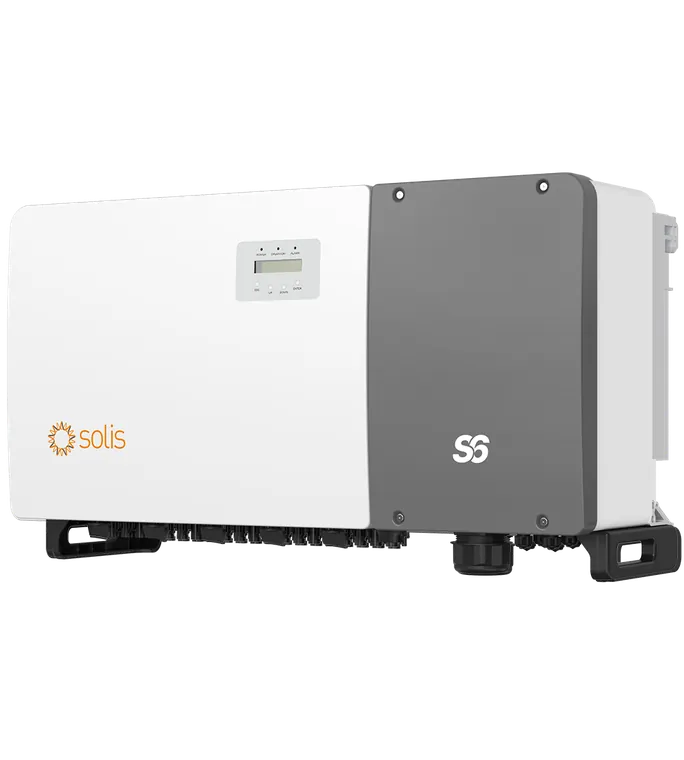

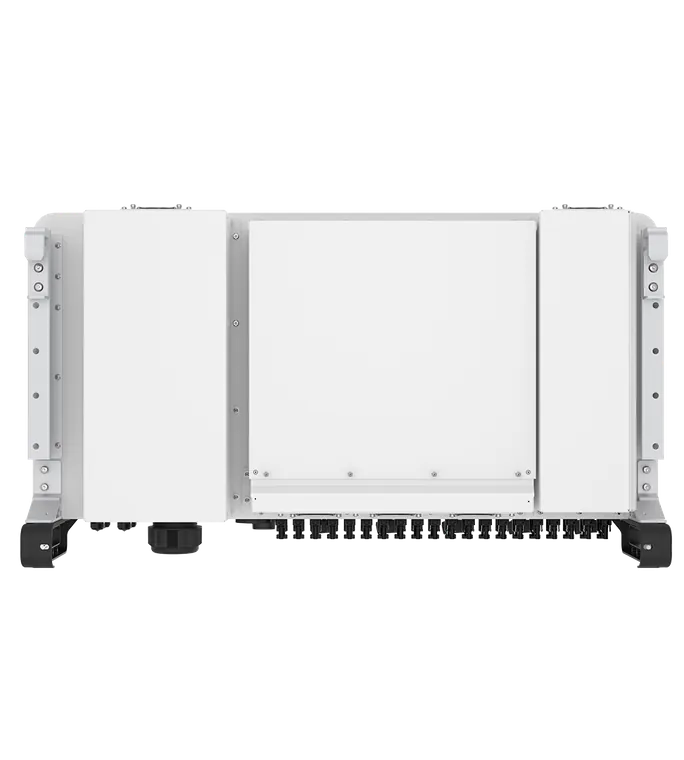

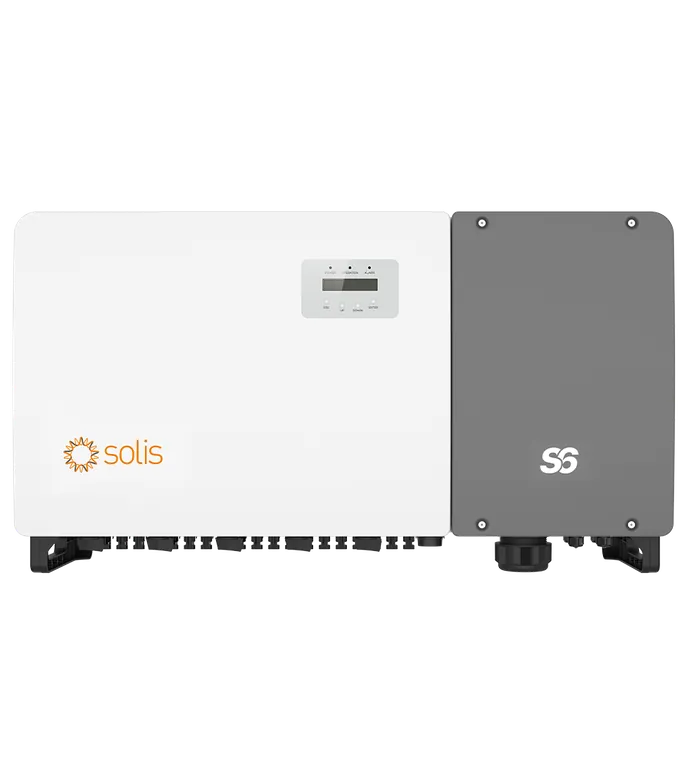

Трёхфазный сетевой инвертор нового поколения для сетей 220 В, рассчитанный на крупные крышные коммерческие и сетевые станции с низковольтным подключением. Восемь каналов МРРТ и ток цепочки до 21 А подходят под двусторонние модули с большим током. Есть ограничение отдачи в сеть, контроль цепочек, построение вольт-амперной характеристики и удалённое обслуживание.

Мощность50–75 кВт

ПодключениеТри фазы

Максимальный КПД98,5 %

МРРТ / цепочки6 / 12, 8 / 16

Степень защитыIP66

Масса90 кг, 93 кг

Техническое описание PDF Коды ошибок Все документы

Модели серии

Сетевой50 кВт3 фазы
без АКБ

Серия S6-GC(50-75)K-LV

S6-GC50K-LV

Сетевой инвертор, 50 кВт, 3 фазы

Срок поставки уточняйтене для сети 380/220 В

Подробнее сравнить

Сетевой60 кВт3 фазы
без АКБ

Серия S6-GC(50-75)K-LV

S6-GC60K-LV

Сетевой инвертор, 60 кВт, 3 фазы

Срок поставки уточняйтене для сети 380/220 В

Подробнее сравнить

Сетевой75 кВт3 фазы
без АКБ

Серия S6-GC(50-75)K-LV

S6-GC75K-LV

Сетевой инвертор, 75 кВт, 3 фазы

Срок поставки уточняйтене для сети 380/220 В

Подробнее сравнить

Параметры по моделям

Данные приведены по техническому описанию производителя (S6-GC(50-75)K-Global-Flyer-V4,0.pdf). Строки без разбивки одинаковы для всех моделей. Полная таблица по одной модели на её странице.

Параметр	50K	60K	75K
Вход постоянного тока
Максимальное входное напряжение	1100 В
Номинальное напряжение	450 В
Напряжение запуска	180 В
Диапазон напряжений МРРТ	160–1000 В (Recommend 800 В access)
Максимальный входной ток	3 × (42 А / 36 А)	4 × (42 А / 36 А)	4 × (42 А / 36 А)
Максимальный ток на один вход постоянного тока	3 × (42 А / 36 А)	4 × (42 А / 36 А)	4 × (42 А / 36 А)
Максимальный ток короткого замыкания	6 × 50 А	8 × 50 А	8 × 50 А
Количество МРРТ / максимальное число цепочек	6 / 12, 8 / 16
Выход переменного тока
Номинальная выходная мощность	50 кВт	60 кВт	75 кВт
Максимальная полная выходная мощность	55 кВ·А	66 кВ·А	75 кВ·А
Максимальная выходная мощность	55 кВт	66 кВт	75 кВт
Номинальное напряжение сети	3/(N)/PE, 220 В / 230 В
Номинальная частота сети	50 Гц / 60 Гц
Номинальный выходной ток в сеть	131,2 А / 125,5 А	157,5 А / 150,6 А	196,8 А / 188,3 А
Максимальный выходной ток	144,3 А	173,2 А	196,8 А
Коэффициент мощности	> 0,99 (0,8 leading - 0,8 lagging)
Коэффициент гармонических искажений тока	< 3 %
Коэффициент полезного действия
Максимальный КПД	98,5 %
Европейский КПД	98,0 %
Защиты
Защита от переполюсовки постоянного тока	Да
Защита от короткого замыкания	Да
Защита выхода от сверхтока	Да
Контроль параметров сети	Да
Защита от островного режима	Да
Тепловая защита	Да
Контроль цепочек фотомодулей	Да
Построение вольт-амперной характеристики	Да
Ночная выдача реактивной мощности	Да
Встроенная защита от дуговых замыканий AFCI 2.0	Опция
Встроенное восстановление от PID-эффекта	Опция
Встроенный разъединитель постоянного тока	Да
Встроенный выключатель переменного тока	Опция
Общие данные
Габариты (Ш × В × Г)	1014 × 567 × 345 мм
Масса	90 кг	93 кг	93 кг
Топология	Бестрансформаторная
Собственное потребление ночью	< 2 Вт
Относительная влажность	0–100 %
Степень защиты оболочки	IP66
Способ охлаждения	Интеллектуальное охлаждение вентилятором
Максимальная высота над уровнем моря	4000 м
Конструкция и интерфейсы
Подключение цепей постоянного тока	MC4 connector

Документы серии

Файлы отдаются с сервера производителя, поэтому всегда соответствуют текущей редакции. Источник данных: карточка серии на сайте производителя.

PDF Техническое описание S6-GC(50-75)K-Global-Flyer-V4,0.pdf Скачать PDF Руководство по эксплуатации Solis_Manual_S6-GC(50-75)K-LV_EUR_V1,0(20251125).pdf Скачать PDF Сертификат Solis_certificate_IEC_62109-1(-2)_EN_62109-1(2)_S6-GC(50-75)K-LV_S6-GC(75-125)K_S6-GC125K-HV_Safety_V02.pdf Скачать PDF Сертификат Solis_certificate_IEC_62109-1(-2)_EN_62109-1(2)_S6-GC(50-75)K-LV_S6-GC(75-125)K_S6-GC125K-HV_Safety_V02(TUV_MARK).pdf Скачать PDF Сертификат Solis_certificate_IEC_61000-6-2(4)_EN_61000-6-2(4)_EN_55011_IEC62920_CISPR_11_S6-GC(75-125)K_S6-GC(50-75)K_S6-GC125K-HV_CE(EMC)_V02.pdf Скачать PDF Сертификат Solis_certificate_TOR_R25_S6-GC(50-75)K-LV_S6-GC(80-125)K_Austria_V01(DAKKS).pdf Скачать PDF Сертификат Solis_certificate_IEC_61000-3-4_IEC_61000-3-5_IEC_61000-3-12_S6-GC(75-125)K_S6-GC(50-75)K-LV_S6-GC125K-HV_flicker_harmonic_V01.pdf Скачать PDF Сертификат Solis_certificate_EN_50549-2_EN_50549-10_S6-GC(75-125)K_S6-GC(50-75)K-LV_EUR_V01(Dakks).pdf Скачать
