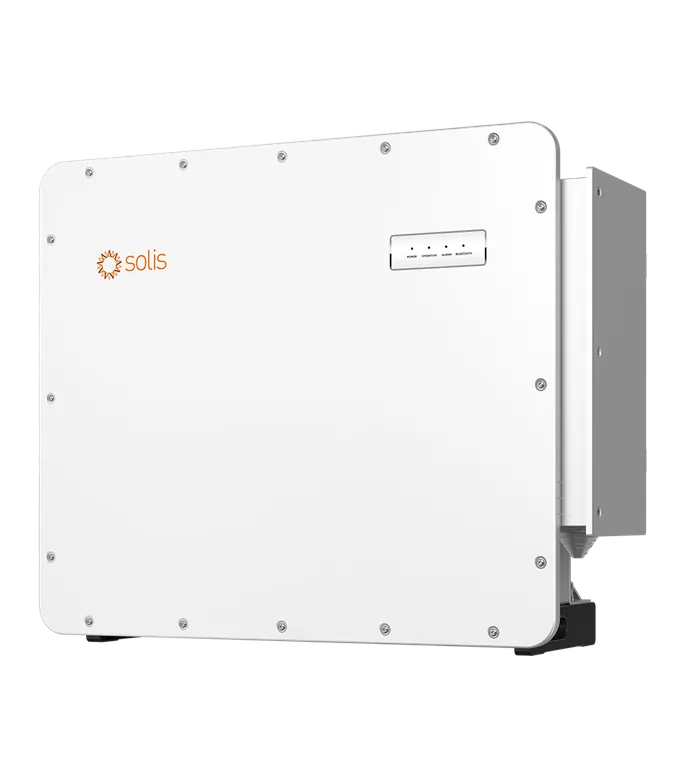

S6-GC3P(80-100)K07-LV-ND, инвертор Solis

Промышленные

S6-GC3P(80-100)K07-LV-ND

80–100 кВт · Три фазы · 2 модели

Исполнение для сети 3/N/PE, 220 В / 230 В. К типовой российской сети 380/220 В напрямую не подключается, для России подберите модель с номиналом 220/380 В.

Модели серии: выберите мощность

80K100K

Трёхфазный сетевой инвертор нового поколения для промышленных и коммерческих станций с низковольтным подключением. Ток МРРТ до 54 А подходит под мощные модули формата 182 и 210 мм, превышение мощности массива свыше 150 %. Интеллектуальное отключение цепей постоянного тока и контроль температуры клемм повышают безопасность системы.

Мощность80–100 кВт
ПодключениеТри фазы
Максимальный КПД98,8 %
МРРТ / цепочки7 / 21
Степень защитыIP66
Масса105 кг
Техническое описание PDFКоды ошибокВсе документы

Модели серии

S6-GC3P80K07-LV-NDСетевой80 кВт3 фазы
без АКБ
Серия S6-GC3P(80-100)K07-LV-ND

S6-GC3P80K07-LV-ND

Сетевой инвертор, 80 кВт, 3 фазы

Срок поставки уточняйтене для сети 380/220 В
Подробнее
S6-GC3P100K07-LV-NDСетевой100 кВт3 фазы
без АКБ
Серия S6-GC3P(80-100)K07-LV-ND

S6-GC3P100K07-LV-ND

Сетевой инвертор, 100 кВт, 3 фазы

Срок поставки уточняйтене для сети 380/220 В
Подробнее

Параметры по моделям

Данные приведены по техническому описанию производителя (S6-GC3P(80-100)K-ND-Global-Flyer-V4,2.pdf). Строки без разбивки одинаковы для всех моделей. Полная таблица по одной модели на её странице.

Параметр80K100K
Вход постоянного тока
Максимальное входное напряжение800 В
Номинальное напряжение450 В
Напряжение запуска180 В
Диапазон напряжений МРРТ160–800 В
Максимальный входной ток7 × 54 А
Максимальный ток на один вход постоянного тока54 А
Максимальный ток короткого замыкания7 × 75 А
Количество МРРТ / максимальное число цепочек7 / 21
Выход переменного тока
Номинальная выходная мощность80 кВт100 кВт ①
Максимальная полная выходная мощность88 кВ·А100 кВ·А
Максимальная выходная мощность88 кВт100 кВт
Номинальное напряжение сети3/N/PE, 220 В / 230 В
Номинальная частота сети50 Гц / 60 Гц
Номинальный выходной ток в сеть209,9 А251 А
Максимальный выходной ток230,9 А251 А
Коэффициент мощности> 0,99 (0,8 leading - 0,8 lagging)
Коэффициент гармонических искажений тока< 3 %
Коэффициент полезного действия
Максимальный КПД98,8 %
Европейский КПД98,3 %
Защиты
Защита от переполюсовки постоянного токаДа
Защита от короткого замыканияДа
Защита выхода от сверхтокаДа
Контроль параметров сетиДа
Защита от островного режимаДа
Тепловая защитаДа
Контроль цепочек фотомодулейДа
Построение вольт-амперной характеристикиДа
Ночная выдача реактивной мощностиДа
Встроенная защита от дуговых замыканий AFCI 2.0Опция
Встроенное восстановление от PID-эффектаОпция
Встроенный разъединитель постоянного токаДа, 3-phase unbalanced output, Опция
Общие данные
Габариты (Ш × В × Г)1035,5 × 869 × 396 мм
Масса105 кг
ТопологияБестрансформаторная
Собственное потребление ночью< 2 Вт
Относительная влажность0–100 %
Степень защиты оболочкиIP66
Способ охлажденияИнтеллектуальное охлаждение вентилятором
Максимальная высота над уровнем моря4000 м
Конструкция и интерфейсы
Подключение цепей постоянного токаMC4 connector

Документы серии

Файлы отдаются с сервера производителя, поэтому всегда соответствуют текущей редакции. Источник данных: карточка серии на сайте производителя.

PDF Техническое описание S6-GC3P(80-100)K-ND-Global-Flyer-V4,2.pdf Скачать PDF Руководство по эксплуатации Solis_Manual_S6-GC(80-100)K_EUR_V1,0(20260805).pdf Скачать PDF Сертификат Solis_certificate_IEC_EN_62109-1(-2)_S6-GC3P150K07-NV-ND_GC3P200K07-HV-ND_GC3P(80-100)K07K-LV-ND_safety_V02(MARK).pdf Скачать PDF Сертификат Solis_certificate_IEC_60947-1(-2)_S6-GC3P(150-200)KXX-XX-ND&GC3P(80-100)K07K-LV-ND_electronic_switch_V02.pdf Скачать PDF Сертификат Solis_certificate_IEC_61000-3-11(-12)_S6-GC3P(150-200)K07_flicker_harmonic_V02.pdf Скачать PDF Сертификат Solis_certificate_EN_IEC_61000-6-2(-4)_EN_62479_EN_55011_EN_301489-1(-17)_EN_62920_EN_62109-1(-2)_EN_300328_S6-GC3P150K07-NV-ND_GC3P200K07-HV-ND_GC3P(80-100)K07-LV-ND_RED_V01.pdf Скачать PDF Сертификат Solis_certificate_IEC_EN_62109-1(-2)_S6-GC3P150K07-NV-ND_GC3P200K07-HV-ND_GC3P(80-100)K07K-LV-ND_safety_V02.pdf Скачать PDF Сертификат Solis_certificate_IEC_61000-6-2(4)_EN_55011_IEC_62920_EN_IEC61000-6-2(4)_CISPR_11_IEC_62920_S6-GC3P150K07-NV-ND_GC3P200K07-HV-ND_GC3P(80-100)K07-LV-ND_EMC_V02.pdf Скачать PDF Сертификат Solis_certificate_EN_50549-2_S6-GC3P150K07-NV-ND_GC3P200K07-HV-ND_GC3P(80-100)K07-LV-ND_Europe_V01.pdf Скачать
