Сетевой0,7 кВт1 фазабез АКБ

Однофазные
0,7–3,6 кВт · Одна фаза · 7 моделей
Модели серии: выберите мощность

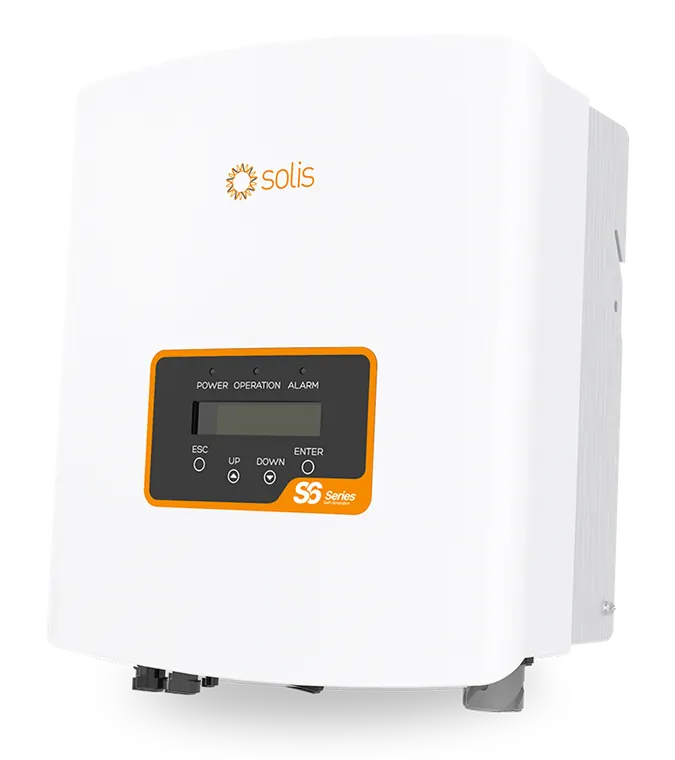

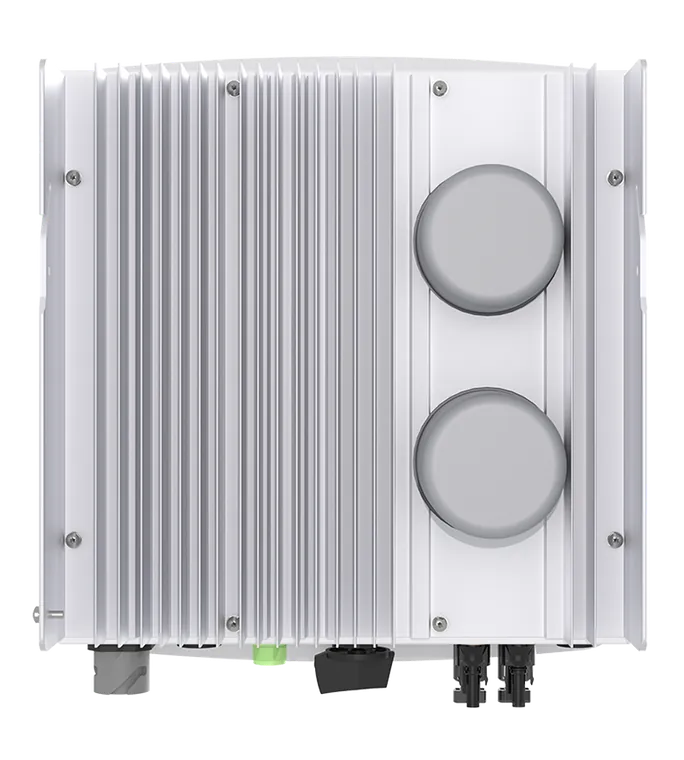

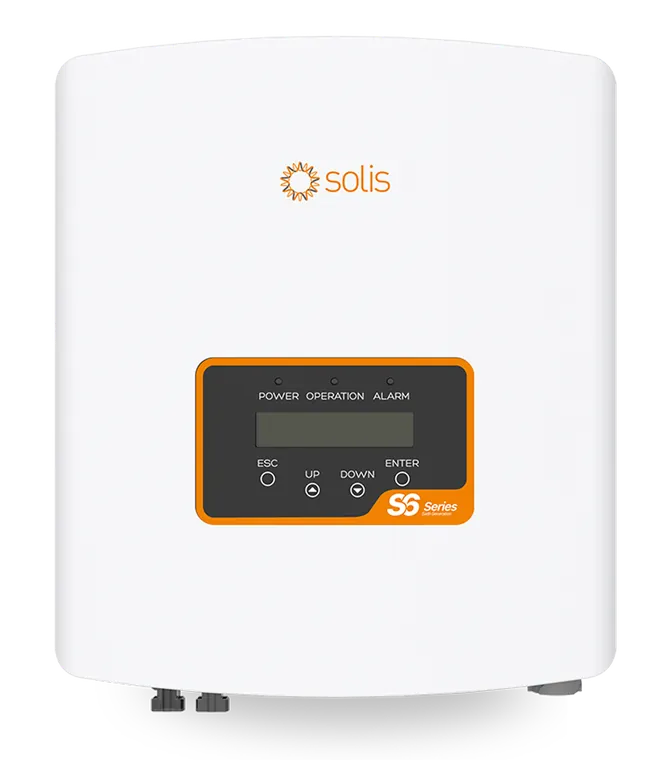

Однофазный сетевой инвертор для домашних станций. Входной ток цепочки до 14 А позволяет работать с высокоэффективными и двусторонними модулями. Компактный лёгкий корпус упрощает монтаж. Пассивное охлаждение без вентилятора, поэтому инвертор работает тихо. Встроенная защита от дуговых замыканий AFCI снижает риск возгорания.
Сетевой0,7 кВт1 фаза
Сетевой1 кВт1 фаза
Сетевой1,5 кВт1 фаза
Сетевой2 кВт1 фаза
Сетевой2,5 кВт1 фаза
Сетевой3 кВт1 фаза
Сетевой3,6 кВт1 фазаДанные приведены по техническому описанию производителя (S6-GR1P(0,7-3,6)K-Global-Flyer-V3,8.pdf). Строки без разбивки одинаковы для всех моделей. Полная таблица по каждой модели есть на её странице.
| Параметр | 0.7K | 1K | 1.5K | 2K | 2.5K | 3K | 3.6K |
|---|---|---|---|---|---|---|---|
| Вход постоянного тока | |||||||
| Рекомендуемая мощность фотомодулей, не более | 1,1 кВт | 1,5 кВт | 2,3 кВт | 3 кВт | 3,8 кВт | 4,5 кВт | 5,4 кВт |
| Максимальное входное напряжение | 550 В | ||||||
| Номинальное напряжение | 200 В | 200 В | 200 В | 330 В | 330 В | 330 В | 330 В |
| Напряжение запуска | 60 В | 60 В | 60 В | 90 В | 90 В | 90 В | 90 В |
| Диапазон напряжений MPPT | 50–500 В | 50–500 В | 50–500 В | 80–500 В | 80–500 В | 80–500 В | 80–500 В |
| Максимальный входной ток | 14 А | 14 А | 14 А | 14 А | 14 А | 14 А | 19 А |
| Максимальный ток короткого замыкания | 22 А | 22 А | 22 А | 22 А | 22 А | 22 А | 24 А |
| Количество MPPT / максимальное число цепочек | 1 / 1 | 1 / 1 | 1 / 1 | 1 / 1 | 1 / 1 | 1 / 1 | 1 / 2 |
| Выход переменного тока | |||||||
| Номинальная выходная мощность | 0,7 кВт | 1 кВт | 1,5 кВт | 2 кВт | 2,5 кВт | 3 кВт | 3,6 кВт |
| Максимальная полная выходная мощность | 0,77 кВ·А | 1,1 кВ·А | 1,65 кВ·А | 2,2 кВ·А | 2,75 кВ·А | 3,3 кВ·А | 3,6 кВ·А |
| Максимальная выходная мощность | 0,77 кВт | 1,1 кВт | 1,65 кВт | 2,2 кВт | 2,75 кВт | 3,3 кВт | 3,6 кВт |
| Номинальное напряжение сети | 1/N/PE, 220 В / 230 В | ||||||
| Номинальная частота сети | 50 Гц / 60 Гц | ||||||
| Номинальный выходной ток в сеть | 3,2 А / 3,0 А | 4,5 А / 4,3 А | 6,8 А / 6,5 А | 9,1 А / 8,7 А | 11,4 А / 10,9 А | 13,6 А / 13 А | 16 А |
| Максимальный выходной ток | 4,4 А | 5,2 А | 8,1 А | 10,5 А | 13,3 А | 15,7 А | 16 А |
| Коэффициент мощности | > 0,99 (0,8 leading - 0,8 lagging) | ||||||
| Коэффициент гармонических искажений тока | < 3 % | ||||||
| Коэффициент полезного действия | |||||||
| Максимальный КПД | 96,6 % | 96,6 % | 96,6 % | 97,1 % | 97,1 % | 97,1 % | 97,3 % |
| Европейский КПД | 95,3 % | 95,3 % | 95,4 % | 96,4 % | 96,7 % | 96,7 % | 96,8 % |
| Защиты | |||||||
| Защита от переполюсовки постоянного тока | Да | ||||||
| Защита от короткого замыкания | Да | ||||||
| Защита выхода от сверхтока | Да | ||||||
| Защита от импульсных перенапряжений | Да | ||||||
| Контроль параметров сети | Да | ||||||
| Защита от островного режима | Да | ||||||
| Тепловая защита | Да | ||||||
| Сканирование нескольких точек максимума | Да | ||||||
| Встроенная защита от дуговых замыканий AFCI 2.0 | Опция | ||||||
| Встроенный разъединитель постоянного тока | Да | ||||||
| Общие данные | |||||||
| Габариты (Ш × В × Г) | 310 × 373 × 160 мм | ||||||
| Масса | 7,7 кг | 7,7 кг | 7,7 кг | 8 кг | 8 кг | 8 кг | 8,1 кг |
| Топология | Бестрансформаторная | ||||||
| Собственное потребление ночью | < 1 Вт | ||||||
| Относительная влажность | 0–100 % | ||||||
| Степень защиты оболочки | IP66 | ||||||
| Уровень шума, типовой | < 20 дБ(A) | ||||||
| Способ охлаждения | Естественное охлаждение | ||||||
| Максимальная высота над уровнем моря | 4000 м | ||||||
| Конструкция и интерфейсы | |||||||
| Подключение цепей постоянного тока | MC4 connector | ||||||
Файлы отдаются с сервера производителя, поэтому всегда соответствуют текущей редакции. Источник данных: карточка серии на сайте производителя.
