Сетевой8 кВт1 фазабез АКБ
Серия S6-GR1P(8-10)K03-NV-ND
S6-GR1P8K03-NV-ND

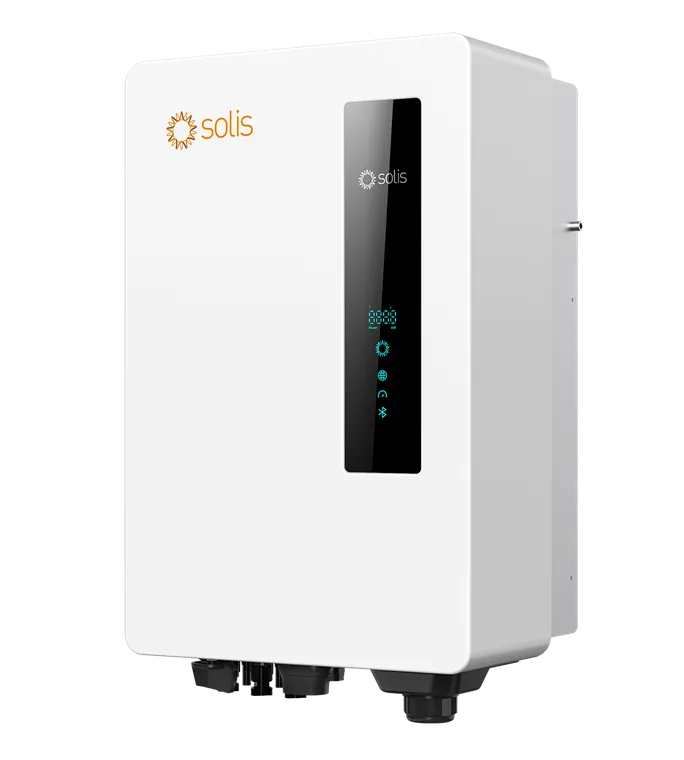

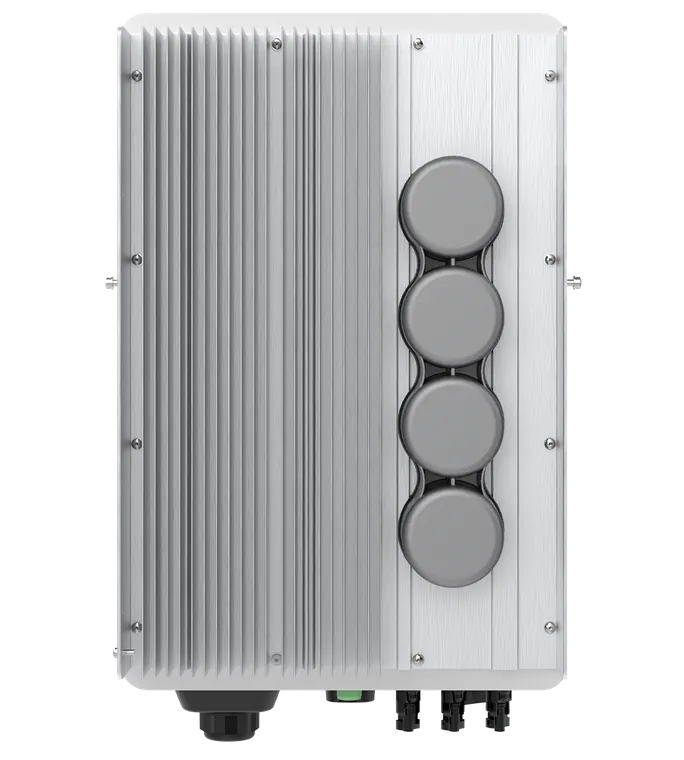

Сетевой инвертор, 8 кВт, 1 фаза
Срок поставки уточняйте
Подробнее
Однофазные
S6-GR1P(8-10)K03-NV-ND
8–10 кВт · Одна фаза · 3 модели
Модели серии: выберите мощность
Однофазный сетевой инвертор для домашних станций. Три канала МРРТ и ток цепочки до 20 А обеспечивают совместимость с мощными модулями формата 182 и 210 мм и позволяют собрать станцию на крыше со сложной геометрией. Есть ограничение отдачи в сеть до нуля и круглосуточный контроль потребления, что делает станцию управляемой.
Мощность8–10 кВт
ПодключениеОдна фаза
Максимальный КПД98,0 %
МРРТ / цепочки3 / 3
Степень защитыIP66
Масса16,1 кг
Ведущие возможности
- Ток цепочки до 20 А
- Три канала МРРТ: подходит для крыши со скатами разной ориентации
- Широкий диапазон рабочих напряжений и низкое напряжение запуска
- Ограничение мощности, отдаваемой в сеть
- Встроенные входы трансформатора тока и счётчика
- Защита от дуговых замыканий AFCI: снижает риск возгорания
- Круглосуточный контроль потребления нагрузки
Модели серии
Сетевой8 кВт1 фазабез АКБ
Сетевой9 кВт1 фазабез АКБ
Серия S6-GR1P(8-10)K03-NV-ND
S6-GR1P9K03-NV-ND
Сетевой инвертор, 9 кВт, 1 фаза
Срок поставки уточняйте
Подробнее
Сетевой10 кВт1 фазабез АКБ
Серия S6-GR1P(8-10)K03-NV-ND
S6-GR1P10K03-NV-ND
Сетевой инвертор, 10 кВт, 1 фаза
Срок поставки уточняйте
Подробнее
Параметры по моделям
Данные приведены по техническому описанию производителя (S6-GR1P(8-10)K-ND-Global-Flyer-V3,9.pdf). Строки без разбивки одинаковы для всех моделей. Полная таблица по одной модели на её странице.
| Параметр | 8K | 9K | 10K |
|---|---|---|---|
| Вход постоянного тока | |||
| Рекомендуемая мощность фотомодулей, не более | 12 кВт | 13,5 кВт | 15 кВт |
| Максимальное входное напряжение | 550 В | ||
| Номинальное напряжение | 330 В | ||
| Напряжение запуска | 60 В | ||
| Диапазон напряжений МРРТ | 50–500 В | ||
| Максимальный входной ток | 20 А / 20 А / 20 А | ||
| Максимальный ток короткого замыкания | 25 А / 25 А / 25 А | ||
| Количество МРРТ / максимальное число цепочек | 3 / 3 | ||
| Выход переменного тока | |||
| Номинальная выходная мощность | 8 кВт | 9 кВт | 10 кВт |
| Максимальная полная выходная мощность | 8 кВ·А | 9 кВ·А | 10 кВ·А |
| Максимальная выходная мощность | 8 кВт | 9 кВт | 10 кВт |
| Номинальное напряжение сети | 1/N/PE, 220 В / 230 В | ||
| Номинальная частота сети | 50 Гц / 60 Гц | ||
| Номинальный выходной ток в сеть | 36,4 А / 34,8 А | 40,9 А / 39,1 А | 45,5 А / 43,5 А |
| Максимальный выходной ток | 36,4 А | 40,9 А | 45,5 А |
| Коэффициент мощности | > 0,99 (0,8 leading - 0,8 lagging) | ||
| Коэффициент гармонических искажений тока | < 3 % | ||
| Коэффициент полезного действия | |||
| Максимальный КПД | 98,0 % | ||
| Европейский КПД | 97,1 % | ||
| Защиты | |||
| Защита от переполюсовки постоянного тока | Да | ||
| Защита от короткого замыкания | Да | ||
| Защита выхода от сверхтока | Да | ||
| Защита от импульсных перенапряжений | Да | ||
| Контроль параметров сети | Да | ||
| Защита от островного режима | Да | ||
| Тепловая защита | Да | ||
| Сканирование нескольких точек максимума | Да | ||
| Встроенная защита от дуговых замыканий AFCI 2.0 | Опция | ||
| Встроенный разъединитель постоянного тока | Да | ||
| Общие данные | |||
| Габариты (Ш × В × Г) | 335 × 510 × 220 мм | ||
| Масса | 16,1 кг | ||
| Топология | Бестрансформаторная | ||
| Собственное потребление ночью | < 1 Вт | ||
| Относительная влажность | 0–100 % | ||
| Степень защиты оболочки | IP66 | ||
| Уровень шума, типовой | < 40 дБ(A) | ||
| Способ охлаждения | Естественное охлаждение with internal fan | ||
| Максимальная высота над уровнем моря | 4000 м | ||
| Конструкция и интерфейсы | |||
| Подключение цепей постоянного тока | MC4 connector | ||
Документы серии
Файлы отдаются с сервера производителя, поэтому всегда соответствуют текущей редакции. Источник данных: карточка серии на сайте производителя.
PDF
Техническое описание
S6-GR1P(8-10)K-ND-Global-Flyer-V3,9.pdf
Скачать
PDF
Руководство по эксплуатации
Solis_Manual_S6-GR1P(8-10)K03-NV-ND_EUR_V1,1(20260805).pdf
Скачать
PDF
Сертификат
CE_S6-GR1P(7-10)K03-NV-ND.pdf
Скачать
PDF
Сертификат
Solis_certificate_IEC_61683_S6-GR1P(7-10)K03-NV-ND_efficiency_V01.pdf
Скачать
PDF
Сертификат
Solis_certificate_IEC_61000-3-11(-12)_S6-GR1P(7-10)K03-NV-ND-Flicker_and_harmonics_V01.pdf
Скачать
PDF
Сертификат
Solis_certificate_EN_62109-1(-2)_EN_61000-6-1(-2)(-3)(-4)_EN_55011_EN_62920_EN_301489-1(17)_EN_300328_EN_62479_S6-GR1P(7-10)K03-NV-ND_S6-GR1P(5-10)K03-NV-ND-AU_RED_V01.pdf
Скачать
