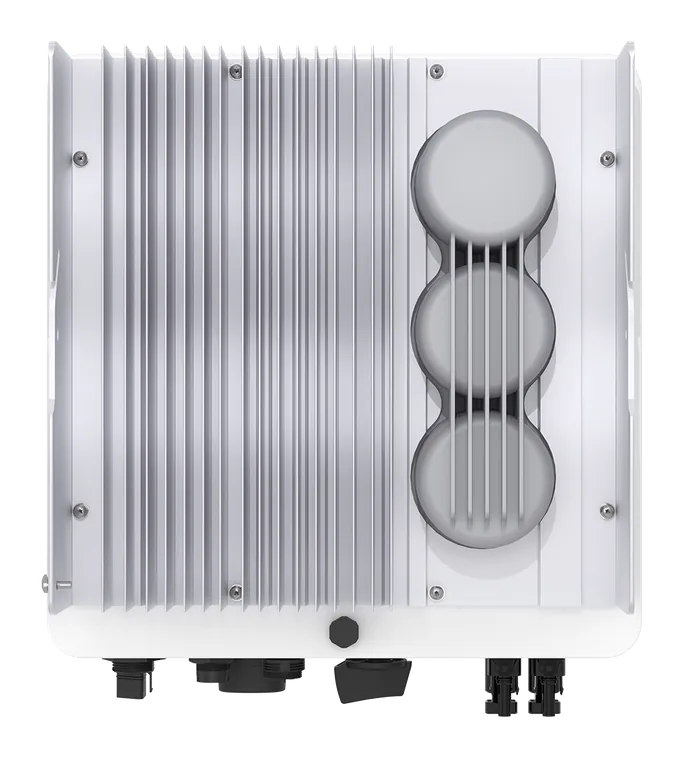

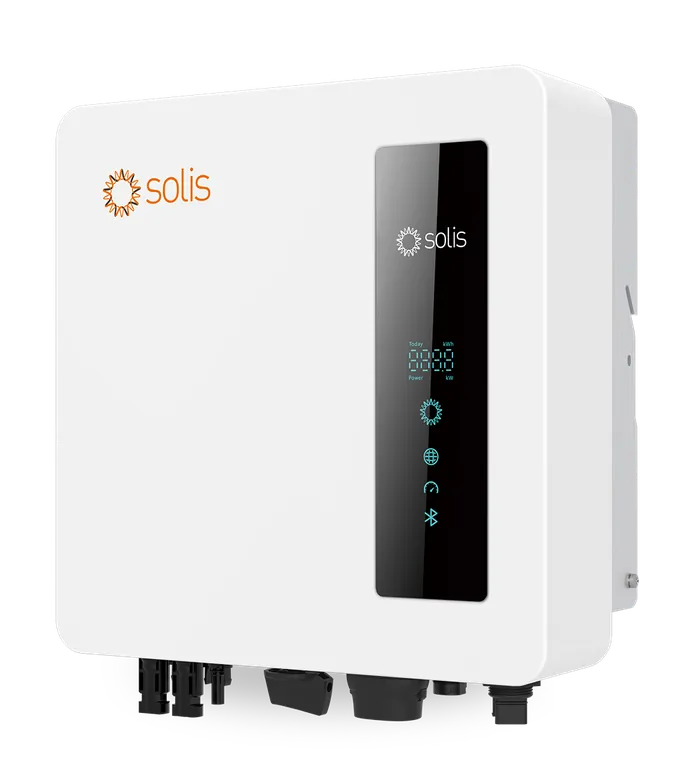

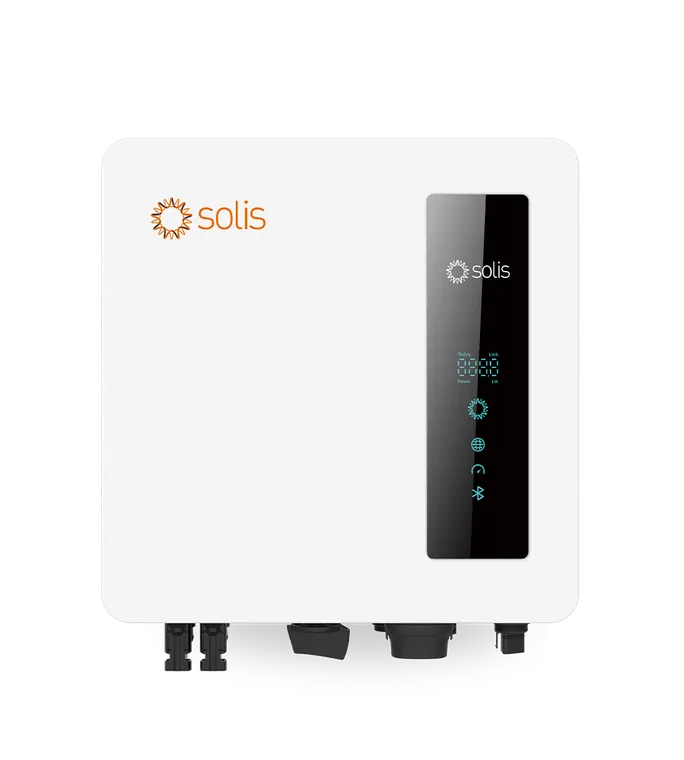

Сетевой инвертор, 2,5 кВт
S6-GR1P2.5K-S
Серия S6-GR1P2.5K-S · 1 фаза
Мощность в серии
Срок поставки уточняйте у менеджера
2,5 кВтноминальная мощность
3,75 кВтфотомодулей, рекомендуется до
2 / 2МРРТ / цепочки
97,3 %максимальный КПД
IP66степень защиты
8,7 кгмасса
Параметры по техническому описанию Solis (S6-GR1P(2,5-6)K-ND-Global-Flyer-V3,8.pdf), столбец модели 2.5K. Источник: карточка серии на сайте производителя.
Что умеет S6-GR1P2.5K-S
- Ток цепочки до 16 А
- Ограничение мощности, отдаваемой в сеть
- Защита от дуговых замыканий AFCI: снижает риск возгорания
- Компактный корпус, простой монтаж
- Круглосуточный контроль потребления нагрузки
- Адаптация к слабой сети
Характеристики S6-GR1P2.5K-S
Значения для модели 2.5K: строки, которые в документе различаются между моделями серии, подставлены по её столбцу. Кнопка «?» объясняет, что означает параметр.
| Вход постоянного тока | |
|---|---|
| Рекомендуемая мощность фотомодулей, не более | 3,75 кВт |
Сколько киловатт фотомодулей по паспорту производитель рекомендует подключать к модели. Массив обычно больше номинала инвертора: модули редко выдают паспортную мощность. | |
| Максимальное входное напряжение | 550 В |
Предельное напряжение цепочки фотомодулей. Считается по напряжению холостого хода модулей при самой низкой температуре на объекте: в мороз напряжение растёт. | |
| Номинальное напряжение | 360 В |
Напряжение цепочки фотомодулей, при котором инвертор работает с наилучшим КПД. | |
| Напряжение запуска | 60 В |
Напряжение цепочки, при котором инвертор начинает работу утром. | |
| Диапазон напряжений МРРТ | 50–550 В |
В этом диапазоне напряжений инвертор находит точку максимальной мощности цепочки. Рабочее напряжение цепочки должно попадать в него в любой сезон. | |
| Максимальный входной ток | 21 А / 21 А |
Наибольший ток, который принимает вход фотомодулей. Ток модулей по паспорту не должен его превышать. | |
| Максимальный ток короткого замыкания | 30 А / 30 А |
Допустимый ток короткого замыкания цепочки. Сравнивают с током короткого замыкания модулей по паспорту. | |
| Количество МРРТ / максимальное число цепочек | 2 / 2 |
Сколько независимых входов для фотомодулей и сколько цепочек к ним подключается. Разные входы позволяют ставить модули на скаты с разной ориентацией. | |
| Выход переменного тока | |
| Номинальная выходная мощность | 2,5 кВт |
Мощность, которую инвертор отдаёт длительно без ограничений. По ней подбирают модель под нагрузку объекта. | |
| Максимальная полная выходная мощность | 2,5 кВ·А |
Предельная полная мощность на выходе, в кВ·А. Учитывает и активную, и реактивную составляющую нагрузки. | |
| Максимальная выходная мощность | 2,5 кВт |
Наибольшая активная мощность на выходе, которую инвертор может отдавать. | |
| Номинальное напряжение сети | 1/N/PE, 220 В / 230 В |
Номинальное напряжение сети. Для типовой российской сети нужна запись 220/380 В (или 230/400 В) для трёх фаз и 220–230 В для одной. | |
| Номинальная частота сети | 50 Гц / 60 Гц |
Частота сети, на которую рассчитан инвертор. В России 50 Гц. | |
| Номинальный выходной ток в сеть | 11,4 А / 10,9 А |
Ток, который инвертор отдаёт в сеть на номинальной мощности. По нему выбирают автомат и сечение кабеля. | |
| Максимальный выходной ток | 11,4 А |
Наибольший ток на выходе. По нему выбирают защитный автомат и кабель. | |
| Коэффициент мощности | > 0,99 (0,8 leading - 0,8 lagging) |
Соотношение активной и полной мощности. Значение около 1 означает, что сеть почти не загружается реактивной мощностью. | |
| Коэффициент гармонических искажений тока | < 3 % |
Доля гармонических искажений в токе. Чем меньше, тем чище ток, который инвертор отдаёт в сеть. | |
| Коэффициент полезного действия | |
| Максимальный КПД | 97,3 % |
Лучший КПД преобразования, достигается при определённой нагрузке. | |
| Европейский КПД | 96,5 % |
Средневзвешенный КПД по европейской методике: учитывает работу при разной нагрузке в течение дня. Ближе к реальности, чем максимальный. | |
| Защиты | |
| Защита от переполюсовки постоянного тока | Да |
| Защита от короткого замыкания | Да |
| Защита выхода от сверхтока | Да |
| Контроль параметров сети | Да |
Инвертор следит за напряжением и частотой сети и отключается при выходе за допустимые пределы. | |
| Защита от островного режима | Да |
Инвертор отключается от сети при её пропадании, чтобы не подавать напряжение на линию, где могут работать люди. | |
| Тепловая защита | Да |
| Сканирование нескольких точек максимума | Да |
Поиск наибольшей мощности при частичном затенении, когда на кривой цепочки несколько максимумов. | |
| Встроенная защита от дуговых замыканий AFCI 2.0 | Опция |
Обнаружение дугового пробоя в цепях постоянного тока с отключением. Снижает риск возгорания на кровле. | |
| Встроенный разъединитель постоянного тока | Да |
Встроенный выключатель цепей фотомодулей для безопасного обслуживания. | |
| Общие данные | |
| Габариты (Ш × В × Г) | 330 × 371 × 161 мм |
Габариты корпуса: ширина, высота, глубина. | |
| Масса | 8,7 кг |
Масса без упаковки. Нужна для выбора крепления и стены. | |
| Топология | Бестрансформаторная |
Схема силовой части. Без гальванической развязки инвертор легче и эффективнее, с развязкой безопаснее для отдельных систем. | |
| Собственное потребление ночью | < 1 Вт |
Сколько инвертор потребляет сам, когда не вырабатывает энергию. | |
| Относительная влажность | 0–100 % |
Допустимая влажность окружающего воздуха. | |
| Степень защиты оболочки | IP66 |
Степень защиты корпуса по ГОСТ 14254. IP66: пыль не проникает, корпус выдерживает сильные струи воды и допускает установку вне помещения. IP21 и ниже: только внутри. | |
| Уровень шума, типовой | < 40 дБ(A) |
Шум при работе. Важно, если инвертор висит в жилом помещении. | |
| Способ охлаждения | Естественное охлаждение |
Как отводится тепло: естественной конвекцией без вентиляторов или принудительно вентилятором. | |
| Максимальная высота над уровнем моря | 4000 м |
Высота над уровнем моря, до которой инвертор работает. Выше обычно действует снижение мощности. | |
| Конструкция и интерфейсы | |
| Подключение цепей постоянного тока | MC4 connector |
